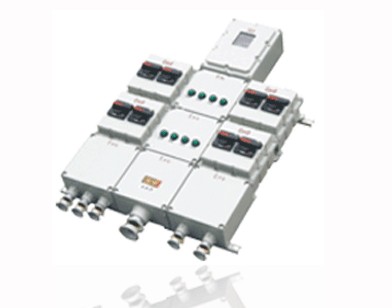

CBP55系列防爆动力检修箱



适用环

1区、2区危险场所。
ⅡA、ⅡB IIC类爆炸性气体环境。
注：要求IIC类时注明.

产品特点
铸铝合金外壳,表面喷塑。
主腔内装塑壳式断路器。
钢管或电缆布线均可。
符合GB3836-2000，IEC60079标准要求。

型号含义

主要技术参数
额定电压（V）  支路电流（A）  支路数  防爆标志  进线口螺纹（G")  出线口螺纹（G")  防护等级
380
 100A以下  2  Exde II BT6
* Exde II CT6  2-3  1 1 /2  IP54
* IP55

产品结构
规格  内装元件  结构类型  备注
支路电流小于63A  小型断路器交流接触器，万能转换开关，热继电器。  采用模块式结构，实现多回路自由组合。  进线线口数量及规格根据用户要求制定
支路电流大于63A  塑壳断路器,交流接触器,万能转 换开关,热继电器.  采用大壳体组合

外形及安装尺寸

  型号 A B C D E
CBP55-2 720 385 635 605 165
CBP55-2大电流 630 452.5 400 350 230
CBP55-4 920 575 635 605 165
CBP55-4大电流 965 452.5 1050 1000 230
CBP55-2IIC 720 385 625 605 165
CBP55-2IIC大电流 965 452.45 1050 1000 230
CBP55-4 IIC  920 575 635 605 165
CBP55-4 IIC大电流  1265 752.5 1050 1000 232
CBP54-12K 1300 575 635 605 165
