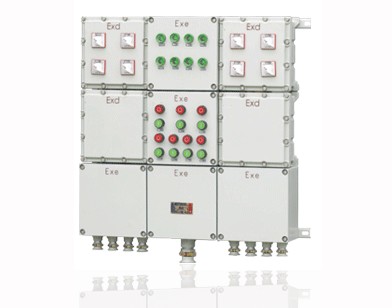

CBP54系列防爆动力配电箱



适用环
 订货须知
1区、2区危险场所。
ⅡA、ⅡB IIC类爆炸性气体环境。
注：要求IIC类时注明.
 订货时请将支路数及各支路对应的电流,进出线口数量及相应的方向,规格要求明确,如有总开关并注明总开关的电流大小或提供图纸
产品特点
适合于控制多台电动机,还可以照明或仪表配出电源.
铸铝合金或钢板焊接外壳,表面喷塑.
内装元件可根据用户要求选配.
可在箱面或远控操作,也可两地操作.
具有过载,短路,失压保护.
钢管或电缆布线均可.
符合GB3836-2000,IEC60079标准要求.

型号含义

主要技术参数
回路数  额定电压（V）  总开关电流（A）  支路电流（A）  防爆标志  防护等级  防腐等级
2、3、4、6、8  380
 ≤400  ≤160  Exde II BT6
* Exde II CT6  IP54
* IP55  WF1

产品结构
规格  内装元件  结构类型  备注
支路电流小于63A  小型断路器交流接触器，万能转换开关，热继电器。  采用模块式结构，实现多回路自由组合。  进线线口数量及规格根据用户要求制定
支路电流大于63A  塑壳断路器,交流接触器,万能转 换开关,热继电器.  采用大壳体组合

外形及安装尺寸
