乐清市宏聚电器元件厂

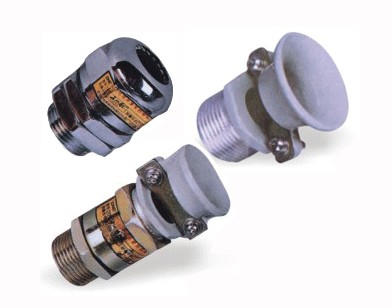

CBMJ系列防爆电缆夹紧密封接头


适用环境及用途
1区、2区危险场所。
IIA、IIB、IIC类爆炸性气体环境。

产品特点
采用黄铜或不锈钢制成，如要求不锈钢请注明。
电缆采用填料密封。
防护性能良好。
具有使用，安装方便，结构安全可靠，防爆性能优越等特点。
符合GB3836-2000，IEC60079标准要求。

型号含义


主要技术参数
I型

I型：采用工程塑料制成，具有较强的防腐和防水性能，适用于增安型外壳中作引入装置用。
型号  电缆外径  螺纹长度  L(mm)  防爆标志  防护等级
CBMJ-I PG9  5-8  8  55  Exd II  IP66
CBMJ-I PG11  5-10  8  55
CBMJ-I PG13.5  6-12  9  67
CBMJ-I PG16  10-14  10  67
CBMJ-I PG21  13-18  11  72
CBMJ-I PG29  18-25  11  72
CBMJ-I PG36  22-32  13  77
CBMJ-I PG42  30-38  13  77
CBMJ-I PG48  34-44  13  89

Ⅱ型

Ⅱ型：采用优质钢或者不锈钢制作，采用机械式电缆夹紧装置。
型号  电缆外径  L(mm)  防爆标志  防护等级
CBMJ-II G1/2"  7-9  55  Exd II  IP66
CBMJ-II G3/4"  8-14  55
CBMJ-II G1"  12-17  67
CBMJ-II G1 1 /4"  13-23  72
CBMJ-II G1 1 /2"  17-26  77
CBMJ-II G2"  25-35  89

Ⅲ型

Ⅲ型：采用优质钢或者不锈钢制作，采用机械式电缆夹紧装置。
型号  电缆外径  L(mm)  防爆标志  防护等级
CBMJ-III G1/2"  7-9  86  Exd II  IP65
CBMJ-III G3/4"  8-14  87
CBMJ-III G1"  12-17  111
CBMJ-III G1 1 /4"  13-23  130
CBMJ-III G1 1 /2"  17-26  130  <
