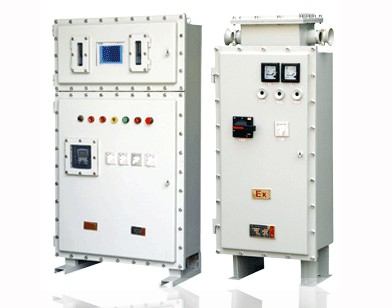

CBQ56系列防爆星三角起动器



适用环
 型号含义
1区、2区危险场所。
ⅡA、ⅡB、类爆炸性气体环境。

产品特点
该产品适用于13-95KW 三相异步电动机不频繁起动和停止.
铸铝合金或钢板焊接外壳,表面喷塑.
内装断路器,交流接触器,时间断电器,热继电器,电流互感
器,电压表,电流表,转换开关,指示灯.
延时自动控制时间继电器(0-60秒内可调).
适用于不间断长期工作制或反复短时工作制,在反复短时
工作制下的操作频率为30次/小时,两次边疆起动间隙不
小于90秒.
具有过载,短路,断相保护等功能.
可根据用户要求特制.
钢管或电缆布线均可.
符合BG3836-2000,IEC60079标准要求.

主要技术参数
产品型号  控制电机功率（Kw)  额定电流（A）  热继电器整定额定电流（A）  时间继电器整定值（S）
CBQ56-13  13  26  1.05ln  11

CBQ56-17  17  33  13
CBQ56-22  22  42.5  15
CBQ56-30  30  58  17
CBQ56-45  45  90  20
CBQ56-55  55  105  24
CBQ56-75  75  150  30
CBQ56-95  95  190  35

防护等级  防爆标志  防腐等级  进线口螺纹（G")  出线口螺纹（G")  电缆外径（φ，mm)
IP54  Exd II BT4  WF1  1 1 /2-3  1 1 /2-3
 17-45


外形及安装举例

型号  A B C D E
CBQ56-22 600 300 225 440 380
CBQ56-37 600 300 225 440 380
CBQ56-55 1140 490 370 355 175
CBQ56-95 1140 490 370 355 175
