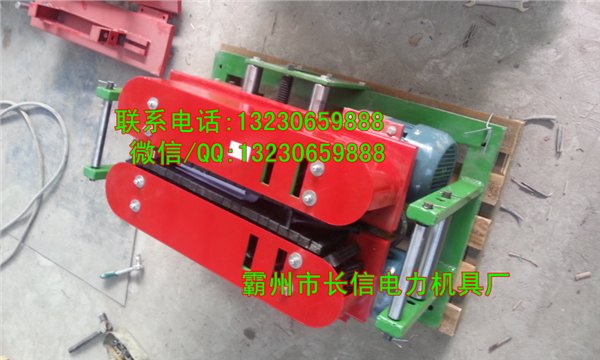

DSL-180型电缆输送机是一种敷设电力电缆（或通信电缆）的电动机械。可与电缆牵引机、提升机和其他电缆敷设机具配套使用，施工方便、快捷，可较大的节省人力物力，从而有效地降低施工成本。
1、 根据所输送的电缆大小，调整DSL-180型电缆输送机前后托轮的高度，以便托住电缆，调整时需松开手旋螺钉，上下移动拖轮高度，然后并紧手旋螺钉。　
2、 根据所输送的电缆大小，用手摇把向逆时针方向松动松紧丝杆，使橡胶履带松开到位，以便放入所需输送的电缆。　
3、 输送机使用前需全面检查各部件的连接螺栓螺母是否松动，若松动需紧固，并检查开式齿轮上的润滑油脂是 否润滑到位，并及时补涂油脂，查看托轮升降情况，并且将DSL-180型电缆输送机调整好后固定整机，然后空载运转DSL-180型电缆输送机五分钟，以便检查整机工作情况。　


4、 单机使用　DSL-180型电缆输送机需要固定于地面，调整好托轮高度，然后松开橡胶履带，将电缆放入橡胶履带之内，用扳手顺时针转动松紧丝杆夹住电缆，启动电机，DSL-180型电缆输送机便可以输送作业。　


5、 串联使用　因大截面电缆重量重，单机使用很难满足施工要求，这时需在牵引机配合下，进行多台DSL-180型电缆输送机串联使用。　


（1)电缆在牵引机牵引下进入第一台DSL-180型电缆输送机时停止牵引，将电缆夹紧在橡胶履带之间，然后同时开动牵引机和DSL-180型电缆输送机。　


（2)电缆进入第二台DSL-180型电缆输送机时停止牵引，将电缆夹紧在橡胶履带之间，然后开动牵引机和两台DSL-180型电缆输送机。


（3)电缆进入第三台输送机时停止牵引，将电缆夹紧在橡胶履带之间，然后开动牵引机和三台DSL-180型电缆输送机。　（4)重复上述动作，直至电缆进入最后一台DSL-180型电缆输送机，此时便可以进行整条线路电缆的拖放施工作业。为保证各机同步运转，用户需根据具体施工方案配置相应的同步电源控制柜，同步电源控制柜分为总控箱和分控箱，一个总控箱可控制十台分控箱，一个分控箱控制一台DSL-180型电缆输送机，为方便用户使用，每个控制箱均有足够的电源插座，以便总控箱和分控箱和DSL-180型电缆输送机之间的连接，该控制系统为保证安全使用，每个分控箱和总控箱上设置的停止开关均可以让整条线路拖放停止作业，做到分控总停的安全原则。


DSL-180型电缆输送机是电缆敷设的常用设备，介绍了其各部件的设计及制造要点。为了输送时不损伤电缆的护套，所设计的DSL-180型电缆输送机采用了双侧履带式传力结构。在设计中还采用了焊接式支架、齿轮与蜗杆传动、手柄弹簧夹紧等装置，使该DSL-180型电缆输送机具有结构简单、性能好、体积小、质量轻、操作简便等特点。
