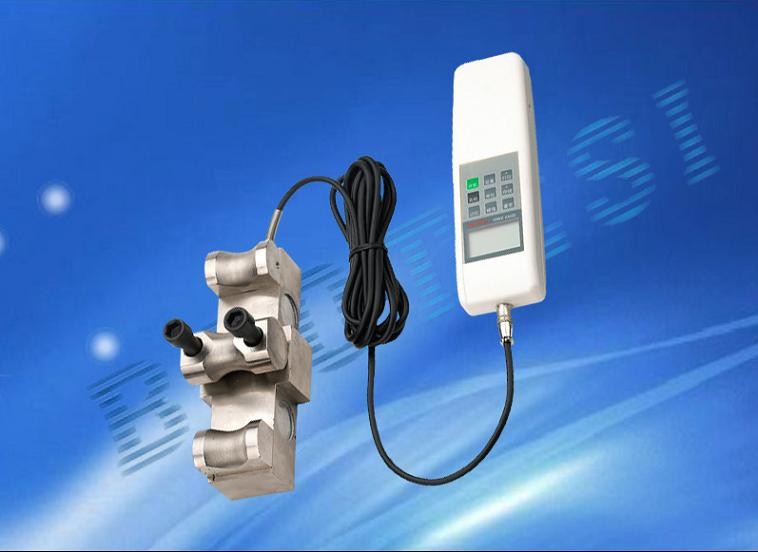

BHD旁压张力测试仪


一、说明：
BHD旁压张力测试仪安装方便、操作简单、维修容易，专用于测量钢丝绳的张力。钢丝绳通过U形螺栓固定在传感器上，当钢丝绳受拉力时，力通过导向轮作用于传感器上。

二、技术参术：

参数 单位 技术指标
灵敏度 mV/V 2.0±0.01
非线性 ≤ %F·S ±0.05
滞后 ≤ %F·S ±0.05
重复性 ≤ %F·S ±0.05
蠕变 ≤ %F·S / 30min ±0.03
零点输出 ≤ %F·S ±1
零点温度系数 ≤ %F·S / 10℃ ±0.03
灵敏度温度系数 ≤ %F·S / 10℃ ±0.03
工作温度范围 ℃ -20℃ ~ +80 ℃
输入电阻 Ω 380±2Ω
输出电阻 Ω 350±2Ω
安全过载 %F·S 150%F·S
绝缘电阻 MΩ ≥5000 MΩ（50 VDC）
推荐激励电压 V 10V ~ 15V

三、外型尺寸：

钢丝绳拉力 量程 钢丝绳直径 H L L1 B B1
1t 1t ?6-14 117 160 18 76 45
2t 1t ?8-18 117 160 18 76 45
5t 2t ?16-26 117 160 18 72 45
10t 5t ?24-36 170 260 18 108 68
20t 10t ?24-36
