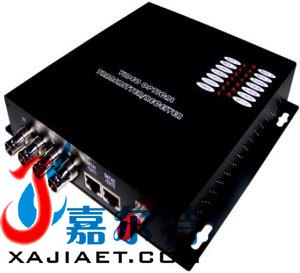

数字视频光端机 产品简介：DV10000系列数字光端机采用国际最先进的全数字视频无压缩传输技术，高质量的视频传输效果。可以在一根光纤上传输多路单向视频加1路双向数据加1路双向音频加1路快速以太网。能支持任何高分辩率的静态和动态图像的高质量传输，DV10000系列是高可靠性、高性价比、高传 产品简介： DV10000 系列数字光端机采用国际最先进的全数字视频无压缩传输技术，高质量的视频传输效果。可以在一根光纤上传输 多路单向视频加 1 路双向数据加 1 路双向音频加 1 路快速以太网。能支持任何高分辩率的静态和动态图像的高质量传输， DV10000系列是高可靠性、高性价比、高传输质量的长距离视频传输系统。 型号说明： DV10000-1V-1D：1路正向视频+1路RS485反向数据，单模单纤 25km FC光口 DV10000-2V-1D：2路正向视频+1路RS485反向数据，单模单纤 25km FC光口 DV10000-4V-1D：4路正向视频+1路RS485反向数据，单模单纤 25km FC光口 DV10000-8V： 8路正向视频，单模单纤 25km FC光口 DV10000-8V-1D：8路正向视频+1路RS485反向数据，单模单纤 25km FC光口 DV10000-16V： 16路正向视频，单模单纤 25km FC光口 DV10000-16V-1D：16路正向视频+1路RS485反向数据，单模单纤 25km FC光口 产品特性： 全数字视频无压缩传输技术，可达到很好的视频传输品质 支持视频无损再生中继 支持任何高分辨率的视频信号 无模拟光端机的交调干扰 兼容 PAL 、 NTSC 、 SECAM 制式 SMT 表面贴装技术 广播级传输品质 10Bit 数字视频编码 先进的自动增益控制功能 (AGC) 最所有数据端口均有防雷设计 先进的自适应技术，使用时无需进行电气光学调节 1 、视频指标 视频接口型式 BNC 视频输入 / 输出阻抗 75 Ω（非平衡） 视频输入 / 输出电压 典型峰值 1.0V ，最大值 1.5V 视频带宽 8MHz 微分增益 <1% （典型值） 微分相位 <1 °（典型值） 信噪比（加权） >62dB 2 、数据指标 数据接口 1 路双向 数据接口型式　工业标准接线端子 数据接口信号　RS-232 、 RS-485 、 RS-422 、曼码 码速率 0~256Kbps 误码率 <10-9 3 、音频指标 音频接口 1 路双向 音频输入输出阻抗 工业标准接线端子 音频输入输出电平 0dBm( 典型值 ) 频率响应 10Hz~20KHz 音频数码位宽 24Bit 4 、以太网指标 网络接口 1 个屏蔽 RJ-45 接口 支持协议 IEEE802.3u 10/100Base-TX 工作方式 全双工 / 半双工 时延 <23Bit 误码率 <10-9 5 、其它指标 平均无故障工作时间 (MTBF) >10 万小时 工作温度 -20~70 ℃ 储存温度 -40~85 ℃ 工作湿度 5~95% （无冷凝） 储存湿度 0~95% （无冷凝） 外形尺寸 262(L) × 206(W) × 46(H)
