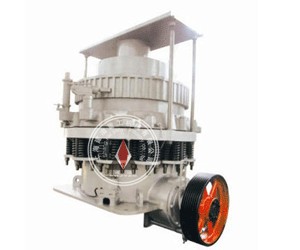

复合式圆锥破碎机



复合式圆锥破碎机工作原理：


在不可破异物通过破碎腔或因某种原因机器超载时，弹簧保险系统实现保险，排矿口增大，异物从破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排除破碎腔。在弹簧的作用下，排矿口自动复位，机器恢复正常工作。分粗碎圆锥破碎机、中碎圆锥破碎机和细碎圆锥破碎机三种，可根据用户不同需求选购。

复合式圆锥破碎机机特点
具有破碎力大、效率高、处理量高、动作成本低、调整方便、使用经济等特点。由于零件选材与结构设计合理，故使用寿命长，而破碎产品的粒度均匀，减少了循环负荷，在中、大规格破碎机中，采用了液压清腔系统，减少了停机时间，且每种规格的破碎机腔型多，用户可根据不同的需要，选择不同的腔型，以更好的适应用户需要。圆锥式破碎机本机密封采用润滑脂密封，避免了给水及排水系统易堵塞的弊病及水油易混合的缺陷，弹簧保险系统是过载保护装置，可合异物、铁块通过破碎腔而不危害破碎机。本机分为标准型和短头型，一般而言，标准型给料粒度大，排料粒度也较粗，短头型的破碎锥较陡，给料粒度小，有利于生产细粒级的物料，故标准型一般用于粗、中碎，短头型用于中、细碎。

复合式圆锥破碎机主要技术参数：
规格 型号 腔型 破碎锥大端直径 排料口调整范围 推荐最小排料口时开口边給料口尺寸 最大给料尺寸 处理能力 主电动机功率 外形尺寸
Φ600 PYFB-0607 标准粗型 600 6-38 72 61 16-54 22 2195*1540*1651
PYFB-0609 标准粗型 9-38 109 93 18-68
PYFB-0610 标准特粗型 13-38 109 93 23-72
pYFD-0603 短头细型 3-13 35 30 9-36
pYFD-0605 短头粗型 5-16 51 43 16-50
Φ900 PYFB-0910 标准细型 900 9-22 102 85 45-91 75 2700*2275*2115
PYFB-0917 标准粗型 13-38 175 150 59-163
PYFB-0918 标准特粗型 25-38 178 150 118-163
PYFB-0904 短头细型 3-13 41 35 27-90
PYFB-0906 短头中型 3-16 76 65 27-100
PYFB-0907 短头粗型 6-19 102 85 59-129
Φ1300 PYFB-1313 标准细型 1295 13-31 137 115 109-181 160 2983*1866*3156
PYFB-1321 标准中型 16-38 210 178 132-253
PYFB-1324 标准粗型 19-51 241 205 172-349
PYFB-1325 标准特粗型 25-51 259 220 236-358
PYFB-1306 短头细型 3-16 64 54 36-163
PYFB-1308 短头中型 6-16 89 76 82-163
PYFB-1310 短头粗型 8-25 105 89 109-227
PYFB-1313 短头特粗型 16-25 133 113 209-236
Φ1600 PYFB-1620 标准细型 1676 16-38 209 178 181-327 250 3900*2930*3242
PYFB-1624 标准中型 22-51 241 205 258-417
PYFB-1626 标准粗型 25-64 269 228 299-635
PYFB-1636 标准特粗型 38-64 368 313 431-630
