ZZY/P/M/N自力式压力调节阀产品_厂家

南京沃尔斯流体控制设备有限公司生产的沃尔斯牌ZZY、ZZYP、ZZYM、ZZYN自力式压力调节阀经国家质量监督机构进行性能指标综合测试，获得质量监督机构的认可，先后获得江苏名牌产品称号、南京市优质产品、国家质量检验认证、国家压力管道元件安全注册认证、ISO9001:2013质量管理体系认证。
自力式压力调节阀产品详情

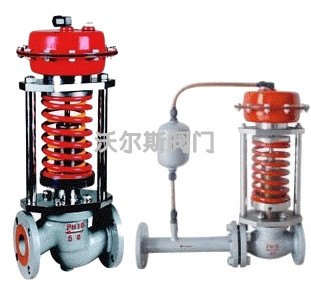

ZZY型自力式压力调节阀无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。本系列产品有单座（ZZYP）、套筒（ZZYM）、双座（ZZYN）三种结构：执行机构有薄膜式、活塞式二种：作用型式有减压用阀后压力调节（B型）和泄压用阀前压力调节（K型）。产品公称压力等级有PN16、40、64；阀体口径范围DN20~300；泄漏量等级有II级、IV级和VI能三档；流量特性为快开；压力分段调节从15~250MPa。可按需要组合满足用户工况要求。

ZZYP型自力式压力调节阀是由阀体、阀座、阀芯、平衡弹簧等部件组成，是一种无需外加能源，利用被调节介质自身压力变化来进行自动调节的阀门，是根据力学原理将被控介质引入执行机构产生力作用推动，控制阀芯元件上下位移达到自动调节，阀前或阀后恒压或减压的节能型产品。该产品最大的特点是能在无电、无气的场所工作，压力设定值在运行中可随意调整。采用快开流量特性，动作灵敏、密封性能好，广泛应用于石油、化工、电站、轻工、印染等各种工业设备中气体、液体、蒸汽等介质压力的自动控制。
本系列产品执行机构有：薄膜式、活塞式两种；作用形式有：阀前压力调节（泄压持压型），阀后压力调节（减压稳压型）；附设隔温冷凝罐可在≤350℃温度下使用。根据不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到最佳的控制效果。
阀前调节压力（K）型、阀后调节压力（B）型安装典型

材料代号 C（WCB） P（304） R（316）

主要
零件 阀体 WCB（ZG230-450） ZG1Cr18Ni9Ti（304） ZG1Cr18Ni12Mo2Ti（316）
 阀芯、阀座 1Cr18Ni9Ti（304） 1Cr18Ni9Ti（304） 1Cr18Ni12Mo2Ti（316）
 阀杆 1Cr18Ni9Ti 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti
 膜片 丁睛橡胶、乙丙橡胶、氯丁胶、耐油橡胶
 膜盖 A3、A4钢涂四氟乙烯
 填料 聚四氟乙烯、柔性石墨
 弹簧 60Si2Mn
 导向套 HPb59-1
主要技术参数
公称通径DN（mm） 20 25 32 40 50 65 80 100 125 150 200
额定流量系数Kv 7 11 20 30 48 75 120 190
额定行程（mm） 8 10 14 20 25 40 50
允许压差（MPa） 2.5 2.0 1.6 1.0
公称压力（MPa） 1.64.06.4
流量特性 快开
压力调节范围（KPa） 15～50、40～80、60～100、80～140、120～180、160～220、200～260、240～300、
280～350、330～400、380～450、430～500、480～560、540～620、600～700、680～800780～900、880～1000、600～1500、1000～2500
调节精度（%） ±5
工作温度℃ 液体≤120；气体≤80；带冷凝器和散热片≤350（适用于高温工况）
适用介质 执水、气体、蒸汽、低粘度介质
允许泄漏量 硬密封（L/h） 单座≤10-4×阀额定容量（IV级）；双座、套筒≤5×10-3阀额定容量（II级
 软密封（ml/min） 0.15 0.30 0.45 0.60 0.90 1.7 4.0 6.75
减压比 最大 10
 最小 1.25
注：压力调节范围可根据用户要求进行制做
外形连接尺寸
公称通径(DN) 20 25 32 40 50 65 80 100 125 150 200
L PN16、40 150 160 180 200 230 290 310 350 400 480 600
 PN64 230 230 260 260 300 340 380 430 500 550 650
B 383 512 603 862 1023 1380 1800
H 压力
调节
范围
MPa 15～140 475 520 540 710 780 840 880 915
  130～300 455 500 520 690 760 800 870 880
  280～500 450 490 510 680 750 790 860 870
  480～1000 445 480 670 740 780 850 860
  600～1500 445 570 600 820 890 950 1000
  1000～2500 445 570 600 820 890 950 1000
A 压力
调节
范围
MPa 15～140 φ280 φ308
  130～300 φ230
  280～1000 φ176 φ194 φ280
  600～2500 φ85 φ96
导压管接口螺纹 M16×15
