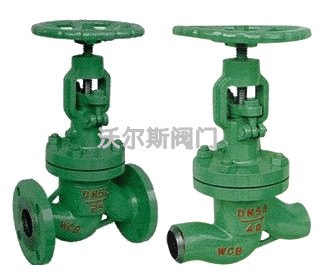

南京真空截止阀NKJ41H/NKJ61H厂家价格

南京沃尔斯流体控制设备有限公司生产的沃尔斯牌真空截止阀NKJ41H/NKJ61H经国家质量监督机构进行性能指标综合测试，获得质量监督机构的认可，先后获得江苏名牌产品称号、南京市优质产品、国家质量检验认证、国家压力管道元件安全注册认证、ISO9001:2013质量管理体系认证。
真空截止阀产品详情
真空截止阀适用于公称压力PN4.0～10.0Mpa，工作温度≤200℃的火力电站回水冷凝系统管道上，切断或接通中的介质。适用介质为：水、蒸汽等。密封面运动磨擦力小、启闭轻便，而且密封面磨损有自动补偿功能。结构简单、紧凑、检修方便，使用寿命长。阀盖填料室设有真空密封结构，具有自胀压紧作用，并且密封采用高强膨胀材料密封，使系统与大气完全隔离，具有很好的系统气密性。本系列阀门连接形式分法兰、焊接两种，驱动方式有手动、电动两种。该阀门适用于工作温度≤425℃和≤550℃，工作介质为水、蒸汽或空气的管路上，作为启闭装置；尤其适用于火电厂汽机冷凝和真空负压系统，起真空隔离密封作用。
产品结构特点：
1.产品按JB/T3595标准设计制造，满足电站设备配套使用要求。
2.设计了真空密封结构填料室，隔离真空可靠。
3.阀杆经调质及表面氮化处理，有良好的抗腐蚀性，抗擦伤和耐磨性。
4.法兰垫片采用复合材料，膨胀系数大，气密性能好，保证系统与大气隔离可靠。
5.倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
主要零件的材料说明：
阀体 25、WCB Cr5Mo
阀盖 25、WCB Cr5Mo
支架 25、WCB Cr5Mo
阀瓣 2Cr13、WCB Cr5Mo
阀杆 2Cr13 38CrMoAL、25Cr2MoV
阀座 25、304 304
密封环 膨胀柔性石墨
填料 膨胀柔性石墨
阀杆螺母 ZCuA110Fe3

NKJ41H法兰真空截止阀主要尺寸及重量

公称通径
DN(mm) 公称压力PN(MPa) 主要外形及连接尺寸(mm)
  L H手 D Do D1 L1 α W
10 4.0 130 245 36 11 18.4 10   120
15  130 245 36 16 22.5 10   120
20  150 265 44 21 28.5 11   160
25  160 270 48 26 34.5 12   200
32  180 285 48 34     37.5° 200
40  200 320 55 40     37.5° 240
50  230 365 64 48     37.5° 320
65  290 410 82 66     37.5° 300
80  310 430 95 78     37.5° 3000
100  35 470 117 100     37.5° 350
125  400 500 143 126     37.5° 350
150  480 533 167 150     37.5° 400
10 6.4 130 245 36 10 18.4 10   120
15  130 245 36 15 22.5 10   120
20  150 265 44 20 28.5 11   160
25  160 270 48 25 34.5 12   200
32  180 280 48 33     37.5° 200
40  200 320 55 39     37.5° 240
50  230 365 64 48     37.5° 320
65  290 410 82 65     37.5° 320
80  310 430 95 76     37.5° 360
100  350 470 117 98     37.5° 400
125  480 500 143 123     37.5° 400
150  480 533 167 148     37.5° 500
10 10.0 130 245 36 10 18.4 10   120
15  130 245 36 14 22.5 10   120
20  150 265 44 20 28.5 11   160
25  160 270 48 25 34.5 12   200
32  180 285 48 32     37.5° 200
40  200 320 55 38     37.5° 240
50  230 355 64 48     37.5° 320
65  290 410 82 63     37.5° 320
80  310 430 95 74     37.5° 360
100  350 470 117 97     37.5° 400
125  400 500 143 123     37.5° 400
150  480 533 167 148     37.5° 500

NKJ61H焊接真空截止阀型阀门主要性能规范
产品类型 壳体强度试验/MPa 上密封试验/MPa 密封试验/MPa 适用介质 适用温度/℃
NKJ61H-40 6.0 4.4 4.4 水、蒸汽、空气 ≤425
NKJ61H-64 96 7.0 7.0
NKJ61H-100 15.0 11.0 11.0
NKJ61Y-40l 6.0 4.4 4.4 水、蒸汽、空气 ≤550
NKJ61Y-64l 9.6 7.0 7.0
NKJ61Y-100I 15.0 11.0 11.0
主要零件材料
零件名称 阀体、阀盖 阀杆  阀瓣 密封面 阀杆螺母 填料 紧固件
NKJ61H-C型 25或WCB 铬不锈钢 铬不锈钢 H：合金钢 铝青铜 膨胀复合石墨 优质碳钢
NKJ61Y-l型 铬钼钢 20CrlM01vA或38CrM0AlA 12CrlM01VA Y：硬质合金
铬钼钢

沃尔斯阀门始终坚持：“以质量求生存、顾客至上、用户第一”的宗旨。竭尽全力为您打造一个“专业制造、专业服务”的企业理念，特此我公司做出如下承诺：
售前服务：
1.产品严格按照中国GB、HG标准和美国API等标准设计、制造.
2.产品在出厂有专业的员工进行检查，验收，装箱三道工序。
3.守信合同，保证及时供货，随时保持与客户联系.
售后服务：
1.产品质保期为自出厂起12个月，实行“三包”服务（包退、包换、包修）。
2.产品在使用中我厂定期派遣专业技术人员回访客户，并提供技术支持。
3.对用户投诉产品质量问题，快速做出反映，售后服务人员在第一时间赶赴现场。
订货流程：
1.客户采购清单请传真至025-58836577，或来电咨询025-58183158。
2.收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3.  具体商定：交货期、特殊要求等事宜。
订货须知：
1.客户对产品有特殊要求，须在订货合同中提供以下说明：
⑴.结构长度
⑵.连接形式
⑶.公称直径、全通径、缩径、管道尺寸
⑷.运用介质及温度、压力范围
⑸.实验、检验标准及其他要求
2.本场可根据客户特殊要求配置各类驱动装置。
3.如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
