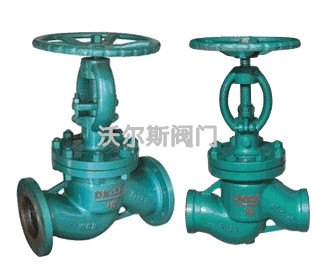

优质水封截止阀DSJ4lH/Y、DSJ6lH/Y供应

南京沃尔斯流体控制设备有限公司生产的沃尔斯牌水封截止阀DSJ4lH/Y、DSJ6lH/Y经国家质量监督机构进行性能指标综合测试，获得质量监督机构的认可，先后获得江苏名牌产品称号、南京市优质产品、国家质量检验认证、国家压力管道元件安全注册认证、ISO9001:2013质量管理体系认证。
水封截止阀产品详情
水封截止阀适用于公称压力PN2.5～6.4MPa，工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质
产品特点
1、产品按国家标准GB12235设计制造，结构新颖，选材合理，造形美观。连接端有法兰和焊接，可根据用户不同要求配接
2、填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密性
3、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性
4、结构紧凑，操作灵活，检修方便，使用寿命长
5、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封可靠。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
执行标准
设计与制造：JB/T3595
结构长度：GB/T15188.1
压力温度等级：GB/T3595
试验与检验：GB13927JB/T9092
主要零件材料及主要用途
阀体 阀盖 阀瓣 阀座 阀杆 填料 适用介质 适用温度
(≤℃)
WCB 25+D507MO 25+D577 2Crl3 柔性石墨 水、油品、蒸汽 425
A105 2Crl3+
Stellite12 2Crl3+
Stellite6 2Crl3 柔性石墨 水、油品、蒸汽 450

主要外形尺寸、连接尺寸及质量DSJ4lH、DSJ41YPN2.5、4.0法兰水封截止阀
公称压力
PN(MPa) 公称通径
DN(mm) 标准值 参考值
  L D D1 D2 D6 b f n Z-φd DO H 质量(kg)
2．5 10 130 90 60 40  16 2  4-φ14 120 272 6
 15 130 95 65 45  16 2  4-φ14 120 272 6
 20 150 105 75 55  16 2  4-φ14 120 280 6
 25 160 115 85 65  16 2  4-φ14 160 332 10
 32 180 135 100 78  18 2  4-φ18 160 342 l1
 40 200 145 110 85  18 3  4-φ18 200 395 17
 50 230 160 125 100  20 3  4-φ18 240 43l 24
 65 290 180 145 120  22 3  4-φ18 280 457 33
 80 310 195 160 135  22 3  8-φ18 320 505 47
 100 350 230 190 160  24 3  8-φ23 360 549 62
 125 400 270 220 188  28 3  8-φ25 400 62l 96
 150 480 300 250 218  30 3  8-φ25 500 703 128
 200 600 360 310 278  34 3  12-φ25 650 828 168
4．0 10 130 90 60 40 35 16 2 4 4-φ14 120 272 6
 15 130 95 65 45 40 16 2 4 4-φ14 120 272 6
 20 150 105 75 55 5l 16 2 4 4-φ14 120 280 6
 25 160 115 85 65 58 16 2 4 4-φ14 160 332 10
 32 180 135 100 78 66 18 2 4 4-φ18 160 342 11
 40 200 145 110 85 76 18 3 4 4-φ18 200 395 17
 50 230 160 125 100 88 20 3 4 4-φ18 240 43l 24
 65 290 180 145 120 110 22 3 4 4-φ18 280 457 33
 80 310 195 160 135 121 22 3 4 8-φ18 320 505 47
 100 350 230 190 160 150 24 3 4．5 8-φ23 360 549 62
 125 400 270 220 188 176 28 3 4．5 8-φ25 400 621 96
 150 480 300 250 218 204 30 3 4．5 8-φ25 500 703 128
 200 600 360 310 278 260 34 3 4．5 12-φ25 650 828 168

主要外形尺寸、连接尺寸及质量DS/J61Y.H-PN2.5、4.0焊接水封截止阀
公称压力
PN(MPa) 公称通径
DN(mm) 标准值 参考值
  L D1 D2 DO H 质量(kg)
2.5 10 130 10 18 120 272 5
 15 130 12 22 120 272 6
 20 150 19 30 120 280 6
 25 160 27 36 160 332 8
 32 180 3l 42 160 342 10
 40 200 39 48 200 395 16
 50 230 5l 61 240 43l 23
 65 290 67 76 280 457 32
 80 310 80 92 320 505 43
 100 350 99 112 360 549 58
 125 400 12l 136 400 62l 94
 150 480 145 162 480 705 119
 200 600 206 224 650 828 165
4．0 10 130 10 18 120 272 5
 15 130 12 22 120 272 6
 20 150 19 30 120 280 7
 25 160  27 36 160 332 8
 32 180 31 42 160 342 10
 40 200 39 48 200 395 16
 50 230 51 6l 240 43l 23
 65 290 70 80 280 457 33
 80 310 80 92 320 505 46
 100 350 99 112 360 549 61
 125 400 12l 136 400 621 95
 150 480 145 162 480 705 126
 200 600 203 224 650 828 138

沃尔斯阀门始终坚持：“以质量求生存、顾客至上、用户第一”的宗旨。竭尽全力为您打造一个“专业制造、专业服务”的企业理念，特此我公司做出如下承诺：
售前服务：
1.产品严格按照中国GB、HG标准和美国API等标准设计、制造.
2.产品在出厂有专业的员工进行检查，验收，装箱三道工序。
3.守信合同，保证及时供货，随时保持与客户联系.
售后服务：
1.产品质保期为自出厂起12个月，实行“三包”服务（包退、包换、包修）。
2.产品在使用中我厂定期派遣专业技术人员回访客户，并提供技术支持。
3.对用户投诉产品质量问题，快速做出反映，售后服务人员在第一时间赶赴现场。
订货流程：
1.客户采购清单请传真至025-58836577，或来电咨询025-58183158。
2.收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3.  具体商定：交货期、特殊要求等事宜。
订货须知：
1.客户对产品有特殊要求，须在订货合同中提供以下说明：
⑴.结构长度
⑵.连接形式
⑶.公称直径、全通径、缩径、管道尺寸
⑷.运用介质及温度、压力范围
⑸.实验、检验标准及其他要求
2.本场可根据客户特殊要求配置各类驱动装置。
3.如由客户提供确定的阀门类型和型号时
