南京美标法兰截止阀J40H/W厂家价格

南京沃尔斯流体控制设备有限公司生产的沃尔斯牌美标法兰截止阀J40H/W经国家质量监督机构进行性能指标综合测试，获得质量监督机构的认可，先后获得江苏名牌产品称号、南京市优质产品、国家质量检验认证、国家压力管道元件安全注册认证、ISO9001:2013质量管理体系认证。
名称： 美标法兰截止阀
产品三大优势
1、价格合理 2、质量稳定3、交货快捷

· TEL：025-58183158
· M   P：13851791122
· Email：njwoesi@163
订货前请提供产品型号、口径、压力等相关技术参数

专业服务
提供全套工程阀门解决方案，售前、售中、售后专业服务，WIESI与您一路同行。
型号： J40H/W
口径： DN15-400
压力： 150Lb-2500LB
材质： 铸铁、铸钢、锻钢、不锈钢
简介： 制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。
 美标法兰截止阀产品详情
美标法兰截止阀适用于公称压力PN1．6～16MPa，工作温度-29～550℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
设计标准
设计与制造  DesignandManufacture 结构长度  Facetoface/ Endtoend 法兰尺寸  FlangeDimension 对焊连接尺寸Buttweldingdimension 压力-温度  PressureTemperatureLating 试验-检验InspectionandTest
ANSIB16.34BS1873 ANSIB16.10 ANSIB16.5 ANSIB16.25 ANSIB16.34 API598
压力试验
公称压力PN(Lb)
NominalPressure 强度试验
ShellTest 水密封试验
WaterSealTest 气密封试验
AirSealTest
 MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.0 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 1630
900 23.0 3330 17.0 2445
1500 38.4 5560 28.2 4080
2500 64.0 9255 47.0 6790
主要零件材料及性能
体、盖
BodyCoverDisc 阀杆
Stem 密封面
SealingFace 垫片（环）
SealingShim 填料
Packing 工作温度WorkingTemperature 适用介质
SuitableMedium
WCB 2Cr13 13Cr
STL
木体材料
WithBody
Material
尼龙
Nylon 增强柔性石墨
13Cr/柔性石墨
EnhancedFlexibleGraphite
1Cr13/FlexibleGraphite
SFB-2
08软钢
08SoftSteal
F304
F316
F304L
F316L 柔性石墨
增强柔性石墨
FlexibleGraphite
EnhancedFlexibleGraphite
SFB/260
SFP/260
PTFE ≤425 水蒸汽油品
Water
Steam
Petroleum
Products
WC1 38CrMoAl25Cr2MoV    ≤425
WC6     ≤540
WC9     ≤570
C5C12     ≤540
CF8 F304    ≤200 硝酸醋酸尿素
Nitricacid
Aceticacid
CF8M F316
CF3 F304L
CF3M F316L

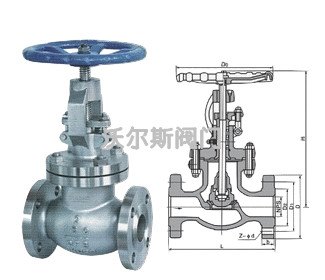

主要尺寸和重量
DN 150Lb凸面法兰（RF) 主要尺寸Dimensions（mm） 重量
Weight
mm in L D D1 D2 b n-φd H D0
15 1/2 108 89 60.5 35 11.2 4-16 241 100 6.9
20 3/4 117 98 69.9 43 12.7 4-16 241 100 9.8
25 1 127 108 79.2 51 14.2 4-16 242 125 13.5
32 11/4 140 117 89 63 16 4-16 280 160 19.5
40 11/2 165 127 98.6 73 17.5 4-16 286 160 28.5
50 2 203 152 120.7 92 19 4-19 368 200 18
65 21/2 216 178 139.7 105 22.4 4-19 387 200 30
80 3 241 190 152.4 127 24 4-19 411 250 41
100 4 292 229 190.5 157 24 4-19 454 250 64
125 5 356 254 216.0 186 24 8-22.5 455 350 86
150 6 406 279 241.3 216 25.4 8-22.5 541 350 113
200 8 495 343 298.5 270 28.4 8-22.5 651 450 178
250 10 622 406 362.0 324 30.2 12-25.4 800 450 270
300 12 698 483 431.8 381 32 12-25.4 1231 600 350
350 14 787 533 476.3 413 35 12-29 1450 600 460
400 16 914 597 539.8 470 36.6 26-29 1645 600 590
主要尺寸和重量
DN 300Lb凸面法兰（RF) 主要尺寸Dimensions（mm） 重量
Weight
15 1/2 152 95 66.5 35 14.2 4-16 241 140 7.7
20 3/4 178 117 82.5 43 16 4-19 241 140 11.3
25 1 203 123 89 51 17.5 4-19 283 160 16.8
32 11/4 216 133 98.5 63 19 4-19 320 200 21.2
40 11/2 229 155 114.3 73 20.6 4-22.5 322 200 32.6
50 2 267 165 127 92 22.4 8-19 399 200 25
65 21/2 292 190 149.4 105 25.4 8-22.5 438 250 30
80 3 318 210 168.1 127 28.4 8-22.5 464 280 35
100 4 356 254 200.2 157 31.8 8-22.5 565 350 56
125 5 400 279 235 186 35 8-22.5 614 350 96
150 6 444 318 269.7 216 36.6 12-25.4 717 400 120
200 8 559 381 330.2 270 41.2 12-25.4 930 500 212
250 10 622 444 387.4 324 47.8 16-28.5 1012 550 330
300 12 711 521 450.8 381 50.8 16-32 1231 600 472
350 14 762 584 514.4 413 54 20-32 1450 600 715
400 16 864 648 571.5 470 57.2 20-35 1645 600 920
主要尺寸和重量
DN 600Lb凸面法兰（RF） 主要尺寸Dimensions（mm） 重量
Weight
mm in L D D1 D2 b n-φd H D0
15 1/2 165 95 66.5 35 14.5 4-16 285 100 7.8
20 3/4 190 117 82.5 43 16 4-19 285 125 12.5
25 1 216 124 89 51 17.5 4-19 313 160 17.5
32 11/4 229 133 98.5 63 21 4-19&nb
