国标波纹管截止阀WJ41/WJ44价格_厂家_图片

南京沃尔斯流体控制设备有限公司生产的沃尔斯牌国标波纹管截止阀WJ41/WJ44经国家质量监督机构进行性能指标综合测试，获得质量监督机构的认可，先后获得江苏名牌产品称号、南京市优质产品、国家质量检验认证、国家压力管道元件安全注册认证、ISO9001:2013质量管理体系认证。

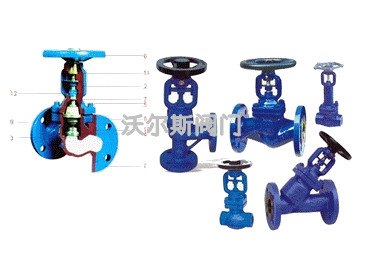

国标波纹管截止阀产品详情
国标波纹管截止阀适用于公称压力PN1.6～16MPa，工作温度-29～350℃的石油、化工、制药、化肥、电力行业等各种工况的管路上，切断或接通管路介质。产品结构合理、密封可靠，双重坚固耐用的波纹管密封设计（波纹管+填料），保证阀杆的零泄漏。没有流体损失，降低能源损失，提高工厂设备安全。并符合国际密封标准。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用寿命长。阀杆调质及表面氮化处理，有良好的抗腐和抗摩擦性能；阀杆升降位置指示，更直观。
技术规范
构形式 BB-BG-OS&Y
驱动方式 手动
 电动
设计标准 GB12235
结构长度 GB12221
连接法兰 GB9113、JB/T79、HG20596
试验和检验 JB/T9092、GB/T13927
产品性能规范
公称压力
（MPa） 壳体试验压力
（MPa） 密封试验压力
(MPa) 适用温度
(℃)
1.6 2.4 1.76
≤350℃
2.5 3.75 2.75
4.0 6.0 4.4
6.4 9.6 7.04
主要零部件材质
序号 名称 材质
1 阀体 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
2 阀瓣 25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
3 轴销 25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
4 阀杆 25、1Cr13、2Cr131Cr18Ni9Ti、
0Cr18Ni12Mo2Ti20Cr1Mo1V、25Cr2MoV
5 波纹管组件 1Cr18Ni9Ti、304、316、304L、316L
6 垫片 柔性石墨+不锈钢、PTFE
7 阀盖 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
8 双头螺栓 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
9 六角螺母 0Cr18Ni9Ti、0Cr18Ni12Mo2Ti
35CrMoV、25Cr2MoV
10 填料 柔性石墨
11 填料压盖 WCB、WC6、WC9、C5CF8、CF8M、CF3、CF3M
12 阀杆螺母 铜合金
13 手轮 WCB、QT400-18
规格尺寸表
型号 WJ41-16
压力等级 PN16
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 13.5 19 26 36 46 74 102 168 270 420 620
型号 WJ41-25
压力等级 PN25
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 14 20 27 37 48 77 105 172 3100 520 690
型号 WJ41-40
压力等级 PN40
口径 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350
L 130 150 160 180 200 230 290 310 350 400 480 600 730 850 980
H 190 195 225 260 280 310 340 395 435 470 535 590 630 680 720
W 120 140 140 180 200 220 260 280 300 340 400 450 450 500 500
重量(Kg) 5 5 5.5 11 14.5 21 28 39 50 80 108 176 350 590 790

沃尔斯阀门始终坚持：“以质量求生存、顾客至上、用户第一”的宗旨。竭尽全力为您打造一个“专业制造、专业服务”的企业理念，特此我公司做出如下承诺：
售前服务：
1.产品严格按照中国GB、HG标准和美国API等标准设计、制造.
2.产品在出厂有专业的员工进行检查，验收，装箱三道工序。
3.守信合同，保证及时供货，随时保持与客户联系.
售后服务：
1.产品质保期为自出厂起12个月，实行“三包”服务（包退、包换、包修）。
2.产品在使用中我厂定期派遣专业技术人员回访客户，并提供技术支持。
3.对用户投诉产品质量问题，快速做出反映，售后服务人员在第一时间赶赴现场。
订货流程：
1.客户采购清单请传真至025-58836577，或来电咨询025-58183158。
2.收到客户采购清单，为客户提供阀门型号选型与报价（价格清单）。
3.  具体商定：交货期、特殊要求等事宜。
订货须知：
1.客户对产品有特殊要求，须在订货合同中提供以下说明：
⑴.结构长度
⑵.连接形式
⑶.公称直径、全通径、缩径、管道尺寸
⑷.运用介质及温度、压力范围
⑸.实验、检验标准及其他要求
2.本场可根据客户特殊要求配置各类驱动装置。
3.如由客户提供确定的阀门类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
