产品型号：        DGS100/127B（B）

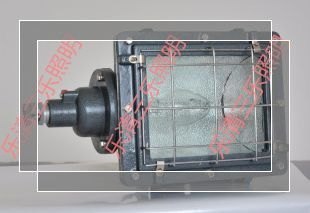

产品名称：        矿用隔爆型泛光灯

适用范围：        严格按煤矿安全有关规定使用。

执行标准：        GB3836-2000，MT221-2005，Q/HRKY  536  258JT-2010

配套件及说明：        配套用矿用隔爆型镇流器应有安全标志。

DGS70/127B（F）、DGS100/127B（F）  、DGS250/127B（D）、DGS175/127B（D）矿用隔爆型泛光灯防爆电

气有限公司说明书

一、概述表面喷塑灯体可壁挂式、座式、吊顶式安装，便于适合多种安装方式。采用侧面开盖，便于换灯

泡。采用桔纹漫反射板，使光线柔和且照射角大。主要用途及适用范围本系列灯具适用于有甲烷、煤尘等

爆炸性混合物气体的煤矿井下巷道及峒室内作固定式局部照明用，泛光灯使用于矿井下停车场周围，中心

变电所，泵房和主要巷道作照明用，产品出厂不带镇流器，如需要，订货时提出，本公司配套供应。

使用环境相对湿度不大于95%有甲烷或煤尘爆竹的场所。无破坏金属和绝缘材料的腐蚀性气体的场所。污

染等级：3级产品执行标准：MT221-2005（煤矿用防爆灯具）GB3836-2000（爆炸性气体环境用电气设备）

Q/HRKY  526  258JT-2010（DGS系列矿用隔爆型泛光灯）

二、产品结构特征总体结构及其工作特性1、泛光灯由灯具本体、支撑调节系统组成，灯具本体由壳体、

钢化玻璃罩等部分组成，壳体采用铝合金压铸而成，表面喷塑，内装反光罩经过精心设计，采用双抛物线

结构，导线通过引入装置进入接线腔，壳内外均设有接地螺钉，光源腔侧壁设有维修盖，方便快捷更换光

源。

配有固定支架，整灯照射角度可以根据现场调整。

三、产品技术参数产品型号额定电压额定功率电缆外径重量出线口螺纹DGS70/127B（f）-

1443/4DGS100/127B（f）-1443/4

四、产品使用操作方法:

1、使用前的准备和检查使用前应检查产品连接是否松动、脱落现象并检查灯是否损坏。安装前应检查泛

光灯铭牌上所列基本参数是否符合实际使用条件。电源线必须与接线柱可靠固定，并保持规定的电气间隙

与爬电距离。泛光灯应可靠接地。

2、使用与操作方法首先结合工作现场的实际需要确定灯具及配套整流器的安装位置和方式，再根据整流

器到127V电源接点的距离准备相应长度10-14三芯电缆线，打开灯具接线腔盖，旋松灯具电缆引入的压紧

螺母，将电缆线穿过压紧螺母，再盖上接线腔盖。

3、打开整流器箱端盖，旋开整流器箱电缆引入口的压紧螺母，将灯具电缆线、电源电缆线分别穿过压紧

螺母引入到整流器箱内部接线端子处，按箱内标识接好电缆，再旋紧压紧螺母，盖上整流器箱盖。

4、将整流器箱输入电缆的另一端按防爆要求接通127V电源即可照明。

5、旋松支架上的螺钉，可将灯具在一定范围内放置到需要位置，再固定好灯具支架螺钉。

6、更换灯泡时需用螺丝刀或一圆杆通过检修盖上的两个凹台放置拧开检修盖，将灯泡取下，换上新灯泡

，再将检修盖装回即可。

五、参数设定及调试根据电气原理图连接好线路及相关配件，并核对电压等级及相关技术参数无误后，才

可以送电进行调试（警告：电压过高会损坏产品内的元器件，使产品不能正常工作）

六、故障分析及排除故障现象原因分析排除方法备注不亮电压低或灯泡损坏调整电压或更换灯泡灯泡闪烁

接触点不好检查各接触点是否良好。
