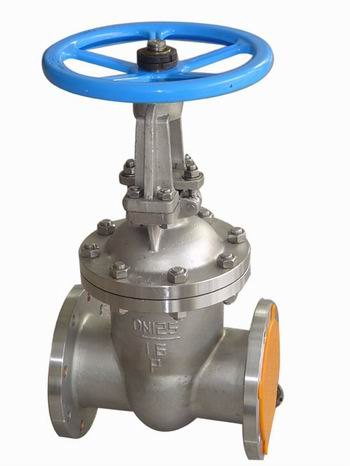

Z41W型PN16-PN25楔式不锈钢闸阀

Z41W型PN16-PN25楔式不锈钢闸阀

不锈钢闸阀技术参数：
1、公称压力：1.0MPa、1.6MPa、2.5MPa
2、壳体试验压力：P=1.5PN
3.密封试验压力：P=1.1PN
4、出口压力：PN1.0MPa不锈钢闸阀0.09~0.8MPa
PN1.6MPa不锈钢闸阀0.10~1.2MPa
PN2.5MPa不锈钢闸阀0.15~1.6MPa
5、适用介质：水
6、适用温度：0℃～180℃

Z41W法兰不锈钢闸阀-性能规范

型号

公称压力
(MPa)

实验压力

工作温度(℃)

适用介质

强度水（MPa）

密封（水）空气（MPa）

低压密封空气（MPa）

Z41H-16C
Z41W-16P(R)

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址www.51wzqf.com
公司地址：温州市永兴大塘工业区

≤200

醋酸类

Z41W-40P(R)

4.0

6.0

4.4

0.6

≤200

硝酸类

Z41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸类

Z41W法兰不锈钢闸阀-主要零件材质

阀体/阀盖

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

WCB

零件名称

ZGICr18Ni9Tit系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12M02Ti系列

ZG00Cr17Ni14M02系列

WCB系列

闸板

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

1Cr13

阀杆

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨

垫片

304L＋PTFE

304L＋PTFE

316＋PTFE

316L＋PTFE

石墨

压盖

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02系列

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

Z41W法兰不锈钢闸阀-1.6MPa主要连接尺寸

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

720

720

Z41W法兰不锈钢闸阀-2.5MPa主要连接尺寸

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360
