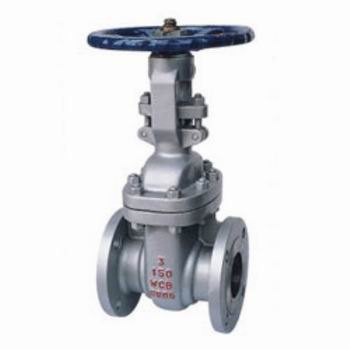

Z41W/H型150BL-300BL美标闸阀

Z41W/H型150BL-300BL美标闸阀

Z41W/H型150BL-300BL美标闸阀概述：

Z41W美标法兰闸阀适用于ANSI Class150～900、PN2.0～16.0MPa、JIS10～20K，工作温度-29～425℃（碳钢）及-40～500℃（不锈钢）的名种管路上，用于截断或接通管路中的介质。
通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质。有手动、伞齿温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址www.51wzqf.com
公司地址：温州市永兴大塘工业区

Z41W/H型150BL-300BL美标闸阀结构特点：
①产品设计制造符合国外先进标准要求，密封可靠，性能优良。
②结构设计紧凑合理，造型美观。
③采用楔式弹性闸板结构，中大口径设置滚动轴承，启闭轻松。
④阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，可适用于各种压力、温度及介质工况。
⑤采用国内外多种配管法兰标准及法兰密封面型式，美标闸阀满足各种工程需要及用户要求

Z41W/H型150BL-300BL美标闸阀主要零件材质

Z41W/H型美标闸阀零件名称CF8CF3CF8MCF3M阀体/阀盖CF8CF3CF8MCF3M闸板CF8CF3CF8MCF3M阀杆F304F304LF316F316L填料PTFE编织PTFE编织PTFE编织PTFE编织垫片PTFE+304PTFE+304LPTFE+316PTFE+316L压盖CF8CF3CF8MCF3M填料压环304304L316316L螺栓A193-B8A193-B8A193-B8MA193-B8M螺母A194-8MA194-8MA194-8MA194-8M

Z41W/H型150BL美标闸阀主要连接尺寸
