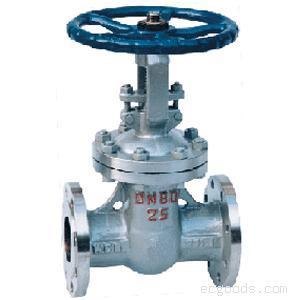

Z41H型PN40-64钢制法兰中压闸阀

Z41H型PN40-64钢制法兰中压闸阀

中压法兰闸阀特点：采用楔式弹性闸板结构，中﹑大口径设置滚动轴承，启闭轻松。中法兰采用不锈钢缠绕垫片，阀杆密封采用柔性石墨填料，密封可靠。结构设计紧凑合理，造型美观。　　用途：钢制闸阀适用于Class150～600 ﹑PN1.0～1.0MPa ﹑JIS10K～20K;工作温度-29～425℃(碳阀)﹑ -40～500℃(不锈钢)的各种管路上，用于截断或接通管路中的介质。选用不同的材料，可分别适用于水 ﹑蒸汽﹑油品 ﹑硝酸﹑ 醋酸 ﹑强氧化性介质及尿素等多种介质。 Z41H-25C中压闸阀选用不同的材料，可分别适用于水 ﹑蒸汽﹑油品 ﹑硝酸﹑ 醋酸 ﹑强氧化性介质及尿素等多种介质。

Z41H钢制法兰中压闸阀性能规范

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址www.51wzqf.com
公司地址：温州市永兴大塘工业区

强度水（MPa）

密封（水）空气（MPa）

低压密封空气（MPa）

Z41H-16C
Z41W-16P(R)

1.6

2.4

1.8

0.6

≤425

硝酸类

Z41W-25P(R)

2.5

3.8

2.8

0.6

≤200

醋酸类

Z41W-40P(R)

4.0

6.0

4.4

0.6

≤200

硝酸类

Z41W-64P(R)

6.4

9.6

7.0

0.6

≤200

醋酸类

Z41H钢制法兰中压闸阀主要零件材质

阀体/阀盖

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

WCB

零件名称

ZGICr18Ni9Tit系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12M02Ti系列

ZG00Cr17Ni14M02系列

WCB系列

闸板

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

1Cr13

阀杆

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨

垫片

304L＋PTFE

304L＋PTFE

316＋PTFE

316L＋PTFE

石墨
