PZ973-10电动刀型闸阀

PZ973-10电动刀型闸阀

刀型电动闸阀

刀型闸阀概述：

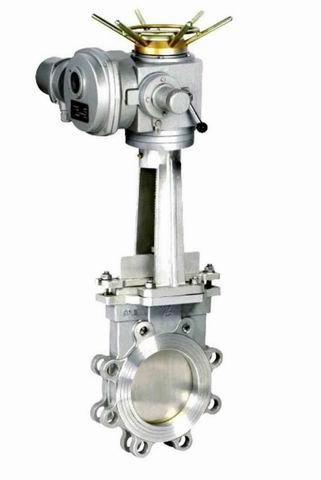

PZ973H电动刀型闸阀为电动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，型号分为：PZ973X、PZ973H、PZ973F、PZ973Y,公称压力PN10~16，阀体材料为碳素钢（PZ973H-10C/16C）、不锈钢（PZ973F-10P/16P、PZ973Y-10P/16P），具有排渣功能的的闸阀。PZ973H电动刀型闸阀采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。
刀型闸阀用途及特点：
PZ973H电动刀型闸阀广泛用于化工、煤碳、制糖、污水、造纸、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛刻的环境条件下等领域，是一种理想的密封阀门。刀型闸阀特别适合于造纸行业在管道上作调节和节流使用。PZ973H电动刀型闸阀驱动部分采用多回转电动装置，用以驱动和控制阀门的开启和关闭，操作人员可以在控制室内远距离对阀门进行控制也可以现场手动操作，也可以与计算机配合实现计算机自动控制。
1、采用对夹式结构，体积小，重量轻，流阻小，安装维修方便 。
2、完全敞开的通道，可以防止介质在阀内沉积。
3、新研制的U型封圈，可以保证阀门的良好密封性。
4、闸板的外密封，则是通过嵌在阀体内具有弹性的密封条来实现，并可借助于螺钉，压板进行调整。
电动装置参数及特点：
参数
1、电源：AC380V、50HZ。
2、标准型：标准型产品具有防尘、防雨水的外壳保护能力、防护等级IP65,可直接用于户外。
3、防水型：防水型产品具有防尘、防浸水(IP67)的外壳防护等级。
4、防爆型(EX)：防爆等级为DII BT4/DII CT4(不含乙炔)。
5、环境温度：-20℃～425℃。
6、可选：配电气控制器。
特点:温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址www.51wzqf.com
公司地址：温州市永兴大塘工业区
1、启闭迅速，平衡可靠，自动化程度高。
2、安装高度及位置不受限制。
3、采用防爆型电动装置，在易燃易爆，甚至有毒气体环境中可以正常工作。
4、配有手动，万一供电间断，可以手动操作开启或关闭阀门，有效控制介质，防止事故发生。

主要性能规范：

电动刀型闸阀

公称压力（MPa)

壳体试验（MPa)

密封试验（MPa)

工作温度

适用介质

1.0
1.6

1.5
2.4

1.1
1.8

≤100℃
≤425℃

纸浆、污水、煤浆、灰、渣水混和物

主要零部件材质：

电动刀型闸阀

体、盖

闸阀

阀杆

密封面

不锈钢、碳钢、灰铸铁

碳钢、不锈钢

不锈钢

橡胶、四氟、不锈钢、硬质合金

主要外形及连接尺寸(mm)：PZ973H、PZ973X、PZ973Y、PZ943H、PZ943F、PZ943X

电动刀型闸阀

公称压力

DN

L

D1

D2

H

A

B

C

D

N-Φ

电装型号

0.6

MPa

50

48

90

110

600

215

125

318

197

4-M12

DZ10

65

48

110

130

670

215

125

318

197

4-M12

DZ10

80

51

125

150

680

215

125

318

197

4-M16

DZ10

100

51

145

170

700

215

125

318

197

4-M16

DZ10

125

57

175

200

720

215

125

318

197

8-M16

DZ10

150

57

200

225

790

215

125

318

197

8-M16

DZ10

200

70

255

280

850

215

125

363
