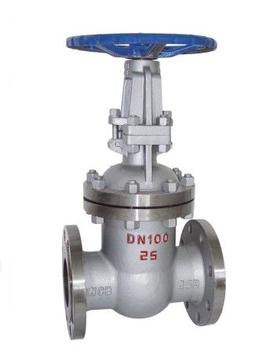

Z41H型高中压法兰闸阀

Z41H型高中压法兰闸阀

Z41H型高中压法兰闸阀适用于公称压力PN1.6～16.0MPa,工作温度≤-29℃～550℃的石油、化工、水力、火力电站各种系统的管路上，切断或接通管路介质。适用介质为：水、油品、蒸气、及酸、碱、氨、尿素、含硫天然气等。操作方式有：手动、齿轮传动、电动、气动等。本厂生产中压闸阀Z41H-15、Z41H-25；高压闸阀Z41H-40、Z41H-64、Z41H-100。

Z41H型高中压法兰闸阀结构与特点：

1、Z41H型选材考究，符合国内外相关标准，材料的全面质量高。
2、符合国内外先进标准的要求，密封可靠、性能优良、造型美观。
3、密封副配对先进合理，闸板和阀座的密封面采用不同硬度的司太立(Stellite)钴基硬质合金堆焊而成，密封可靠、硬度高、耐磨、耐高温、耐腐蚀、抗擦伤性能好、寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性、抗擦伤性和耐磨性。
5、采用楔式弹性闸板结构，中大口径设置推力轴承，磨擦力小，并配有撞击手轮，启闭轻松自如。广泛适用于石油化工，火力发电厂等油品、水蒸汽管路上作接通或截断管路中介质的启闭装置。
6、可采用各种配管法兰标准及法兰密封面形式，满足各种工程需要及用户要求。

高中压法兰闸阀Z41H-16、Z41H-25、 Z41H-40、 Z41H-64标准与规范：

温州市龙湾鑫荣达阀门有限公司
联系人：王先生
联系电话：0577-88767789
          0577-88757879
传真：0577-85983279
联系手机：15958706338
网址www.51wzqf.com
公司地址：温州市永兴大塘工业区

2、结构长度：按GB/T12221-89的规定
3、法兰面尺寸：按JB79 GB/T9112-9131的规定
4、检查与试验：安JB/T9092-99 GB/T13927-92的规定
5、传动方式：手动、电动、齿轮

Z41H型高中压法兰闸阀性能规范

型号

公称压力
(MPa)

实验压力

工作温度(℃)

适用介质

强度水（MPa）

密封（水）空气（MPa）

低压密封空气（MPa）

Z41H-16C
Z41W-16P(R)

1.6

2.4

1.8

0.6
