乐清市天网防爆电器有限公司

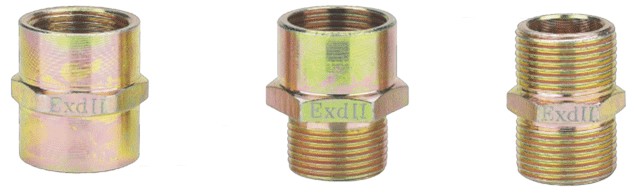

CBGJ系列防爆管接头




适用环
 型号含义
1区、2区危险场所。
IIA、IIB、IIC类爆炸性气体环境。

产品特点
优质碳素钢制成。
防爆标志：Exd II。
螺纹规格可根据用户要求特制。
符合GB3836-2000，IEC60079标准要求。

主要技术参数
公称直径 尺寸 防护等级 防爆标志 防腐等级 电缆外径
（φ，mm)
D L
G1/2"  41 62 IP55 Exd II  WF1 6.5-10
G3/4"  48 64 10-14
G1"  57 65 12-17
G1 1 /4"  69 70 15-23
G1 1 /2"  72 80 18-26
G2"  87 80 26-34
G2 1 /2"  95 105 30-43
G3"  115 115 38-51

外形及安装举例
 A  B  D  L  G

30  27  25  40  1/2"
36  32  31  40  3/4"
42  38  37  48  1"
52  47  46  48  11/4"
60  55  54  48  11/2"
70  66  65  54  2"
88  83  82  54  21/2"
100  95  94  60  3"
127  122  121  60  4"

 A  B  C  D  L  G

30  27  25  13  40  1/2"
36  32  31  18  40  3/4"
42  38  37  25  48  1"
52  47  46  32  48  11/4"
60  55  54  38  48  11/2"
70  66  65  50  54  2"
88  83  82  65  54  21/2"
100  95  94  75&nbs
