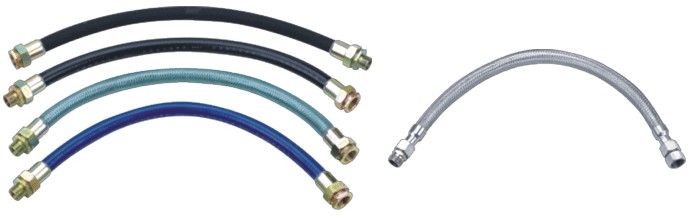

CBR系列防爆挠性连接管





适用环
 型号含义
1区、2区危险场所。
IIA、IIB、IIC类爆炸性气体环境。

产品特点
具有耐燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工作可靠等优点。
挠性管长度，螺纹尺寸可根据用户需要特殊加工，如NPT螺纹，公制螺纹等。
注：标注螺纹规格时应注明内外螺纹。
如：CBR-700XG3/4"(内)/G1"(外)意义 为长度为700，一端为内螺纹G3/4"，
一端为外螺纹G1"的橡胶护套挠性连接管。
符合GB3836-2000，IEC60079标准要求。

进线示意图 主要技术参数
型号  管通径（DN）  接头管螺纹（G"）  长度（mm）  最小弯曲半径（mm）  防爆标志
CBR-700×G1/2"  15  1/2  700  80  ExdII
CBR-1000×G1/2"  15  1/2  1000  80
CBR-700×G3/4"  20  3/4  700  110
CBR-1000×G3/4"  20  3/4  1000  100
CBR-700×G1"  25  1  700  145
CBR-1000×G1"  25  1  1000  145
CBR-700×G 11 /4"  32  11 /4  700  180
CBR-1000×G1 1 /4"  32  11 /4  1000  180
CBR-700×G1 1 /2"  40  1 1 /2  700  210
CBR-1000×G1 1 /2"  40  1 1 /2  1000  210
CBR-700×G2"  50  2  700  250
CBR-1000×G2"  50  2  1000  250
CBR-700×G2 1 /2"  70  2 1 /2  700  350
CBR-1000×G2 1 /2"  70  2 1 /2  1000  350
CBR-700×G3"  80  3  700  400
CBR-1000×G3"  80  3  1000  400
CBR-700×G4"  100  4  700  500
CBR-1000×G4"  100  4  1000  500
