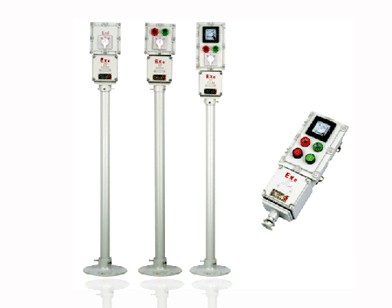

CBC51系列防爆操作柱





适用范围 总单元含义
1区、2区危险场所。
ⅡA、ⅡB、IIC类爆炸性气体环境。
注：要求IIC类时注明.


型号含义

第一单元含义 第二单元含义


第三单元含义 第四单元含义

产品特点
铸铝合金外壳,表面喷塑.
内装万能转换开关、按钮、电流表、（可按用户要求装其他仪表）、指示灯
可根据要求特制
电流表量程由用户指定. .
钢管或电缆布线均可.
产品出厂铭牌上只体现总单元内容，各分单元代号为订货参考.
符合GB3836-2000,IEC60079标准要求.

主要技术参数
使用类别 额定电压（V）  额定电流（A）  防爆标志  防护等级 防腐等级 进线口螺纹 电缆外径（φ,mm)
AC-3 AC-4  220/380  10 Exed II BT6
 IP54 WF1 1 12-17

订货举例
1、一表一开关立式，开关代号为K，表量程为200/5应该 标注为：
CBC51-B1K1L
B1-1(200/5)
K1-1A

2、两钮一表两灯挂式，表量程为100/5应该，指示灯为220V红绿各一个，2个按钮规格均为一常开一常闭标注为：
CBC51-A2B1D2G
A2-2I
B1-1(100/5)
D2-1Rd/1Gd


指示灯代号
代号  a  b  c  d  e
电压（V）  12  24  36  220  380
代号  R  G  Y  W
颜色  红色  绿色  黄色  白色

按钮代号
代号  Ⅰ  Ⅱ  Ⅲ
按钮触头型式  一常开一常闭  二常开  三常闭

开关代号
