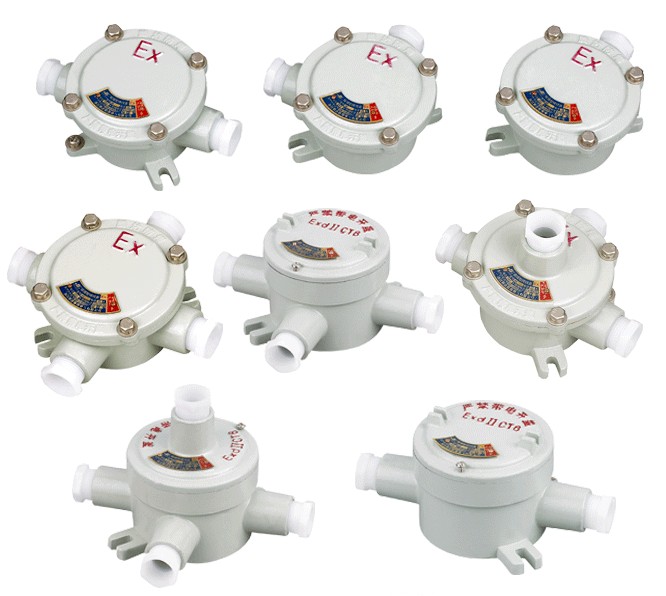

CBJH系列防爆接线盒




适用环
 型号含义
1区、2区危场所。
IIA、IIB、IIC类爆炸性气体环境.
*如要求IIC类或增安型请注明.

产品特点
表面喷塑。
进出线口有多种方式及规格。铸铝合金外壳压铸成形。
进出线口螺纹可特制。
符合GB3836-2000，IEC60079标准要求。

主要技术参数
CBJH系列防爆接线盒代号
代号  外形  名称  代号  外形  名称
A   一通平  F   一通吊
B   直二通平  G   直二通吊
C   三通平  H   三通吊
D   四通平  I   四通吊
E   直角二通平  J   直角二通吊

注：１.“ ”表示平盖，“ ”表示吊盖。
    ２.在正常情况下，吊盖与通头同口径，如特殊要求可特制。
    ３.通头一般为圆柱管螺纹Ｇ１／２"、Ｇ１"如特殊要求可特制。

标注举例：
     １.CBJH-3/4B含义：AH隔爆型接线盒，管螺纹为Ｇ3/4"直二通平盖。
     2.CBJH-1/2含义：AH隔爆型接线盒，管螺纹为G1/2"直角二角吊盖。


额定电压（V）  额定电流（A）  防爆标志  螺纹规格（G）  防护等级
380  20  Exd II BT6
* Exd II CT6
* Exe II T5  1/2 3/4 1  IP54
* IP55

外形及安装举例

IIB类,增安型接线盒外形尺寸
电费外径（φ，mm） 管螺蚊（G"） A B  C  D
6-10 1/2 160 108 106 63
8-14 3/4 160 108 106 63
12-17 1 168 108 105 63


IIC类,接线盒外形尺寸
规格 L H H1
G1/2 185 85 110
G3/4 185 85 110
G1 185 85 110
