[供应]深圳威固特电子晶振超声波清洗机

点击图片放大

深圳威固特电子晶振超声波清洗机详细信息

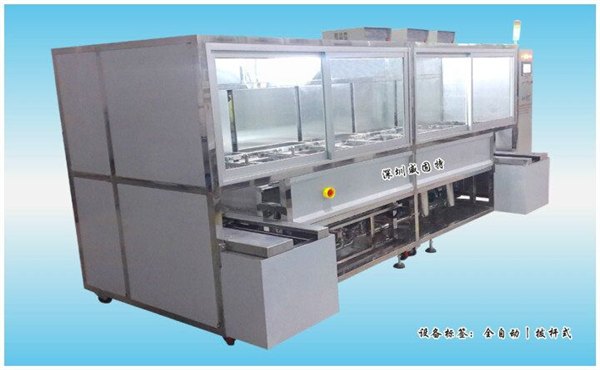

深圳威固特VGT-607FTA为电子晶振清洗而设计的超声波清洗设备。整个设备的工艺流程使用的是PLC编程控制，可根据清洗工艺要求，灵活设置动作参数。采用全自动化运行过程，清洗效果好，溶剂保持洁净时间长，实现清洗流程的自动化作业，降低操作人员劳动强度，提高设备的生产能力和清洗效果。

VGT-607FTA超声波清洗机部分结构功能分别是什么？

1、超声波发生器：产生40KHZ的超音频电信号，以供给换能器；

2、换能器：将超声波发生器产生的超音频电能转换成高频机构振荡而转入清洗液中，从而达到超声波的清洗目的；

3、清洗槽：工件在超声清洗槽进行超声清洗，可将工件表面及缝隙中的油污、粉尘、指纹、汗渍等离子型污垢震落；

4、进排液管路装置：用于进水与排放洗剂；

5、自动温控加热系统：自动控制各清洗槽中的清洗液温度到设备的温度及加热与否；

6、1-2槽过滤系统：从储液槽中泵抽取经过滤器过滤后，使清洁的溶液重新流回至清洗槽内；

7、纯水漂洗系统：水从预热箱流入5-6槽内，槽满后溢流到3-4槽，最后水溢入排水管排放；

8、电器控制面板：控制整机的电气部分，集中控制清洗机的各项功能，保证整机功能的实现。

此设备的全自动机械臂部分结构的组成为：多臂型机械臂由机架、机械臂传动系统、吊臂、电器控制装置等组成。

全自动机械臂的基本结构及原理：

机架：全不锈钢制作的支撑架结构，焊接在设备底盘上，以保证机械强度及机械的稳定性。顶部安装有水平横移导轨。

横移转动系统：采用气缸配合直线导轨传动。PLC程序控制动作。保证横移动作的相对精度和稳定性。

提升抛动机构：采用伺服电机配合链轮传动，硬化芯轴配直线导轨制作的支撑结构，PLC程序控动作。保证升降动作的平稳可靠。

不锈钢吊臂：设有不锈钢吊臂，挂钩定位设计。主吊臂采用螺栓固定在机械臂安装座上。全不锈钢结构设计。

电气控制装置：采用日本松下可编程序控制器作为机械臂定位的控制。

使用设备时应注意的事项：

请将机器放置于干燥通风处，机器后部距离遮挡物大于30mm，以便散热。出现工作异常时请与维护工作人员联系，切勿随便开盖，以免造成危险。

另外，机箱的电源保护地线必须保证良好的接地，以免发生意外触电危险。
