温州贝通防爆电器有限公司

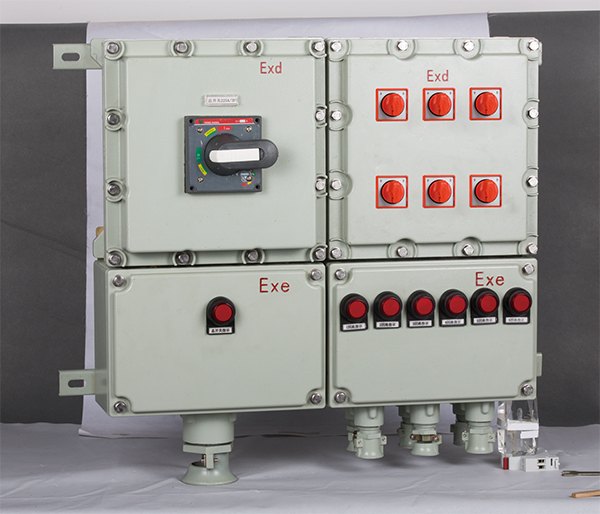

BXM5防爆照明配电箱

一、适用范围
1．1区、2区危险场所。
2．IIA、IIB、IIC类，温度组别为T1-T4的爆炸性气体环境。
3．适用于可燃性粉尘场所。
4．户内、户外均可。
二、产品特性

●  本产品为复合型防爆，开关腔为隔爆型，行线腔及出线腔为增安型。采用模块式结构，各种回路可以自由选择组合；
●  外壳采用优质铝合金铸造而成，经高速抛丸后表面高压静电喷塑处理，防腐能力强；
●  内装高分断小型断路器或塑壳断路器和电源指示灯及接线端子；
●  断路器外设操作手柄，操作灵活，防爆性能可靠；
●  钢管或电缆布线均可；
●  户外使用可加装防雨罩或防护柜。

三、技术参数

额定电压

主回路额定电流

支路数

支路额定电流

防爆标志

进线口规格

出线口规格

防护等级

380V/220V

63A、80A、100A
125A、160A、180A
200A、225A

2、4、6
8、10、12

1A、3A、5A、10A
16A、25A、32A
40A、50A、63A

Exde  Ⅱ  BT4
Exde  Ⅱ  CT4/T5

G11/4″~G3″

G3/4″~G11/2″

IP54
*IP65

四、订货须知

●  订货时应严格按型号含义详细注明产品各项参数，及防爆标志和所需数量等。
●  有特殊要求(如进出线口方向、带漏电保护、不带总开关、安装方式等)请另行注明。
●  如无特殊要求，产品出厂时为壁挂式安装。
●  订货时请提供电气原理图及元件清单。

五、外形尺寸
