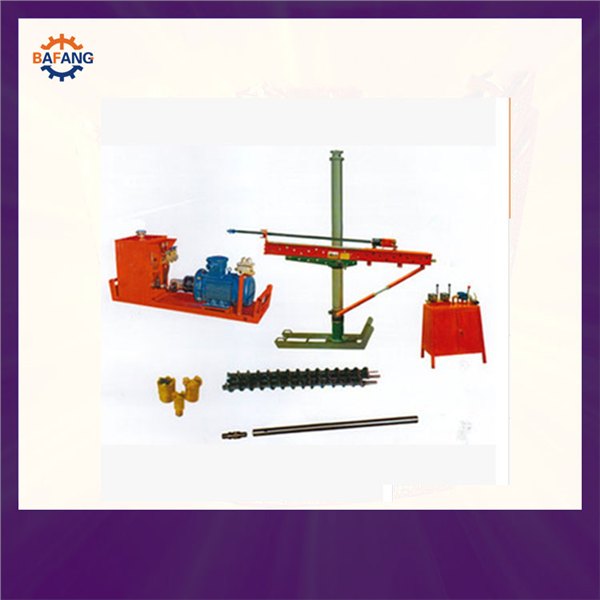

ZYJ-500/160架柱式液压回转钻机

ZYJ-500/160架柱式液压回转钻机的主机上带有正反转操作手柄，工作时操作人员直接在架柱上控制钻机的正反转；钻杆的给进是通过手摇的方式经链条驱动钻杆的给进和回退。此种配置仅需要两根油管和一台单泵泵站，结构简单使用方便。主要用于煤巷掘进和开采中钻孔深度不大于30米的抽放瓦斯孔和探水探瓦斯孔以及顶板和巷帮上的锚杆锚索孔。

该形式钻机的主机上无操作手柄，且钻杆的给进运动是通过液压马达驱动的，主机的回转和钻杆的给进是通过一套操纵台实现的。工作时操作人员在操纵台上控制钻杆的正反转和钻杆的给进运动。此种配置需要一台双泵泵站和较多的油管。主要用于煤巷掘进和开采中抽放瓦斯孔和探水探瓦斯孔的深孔钻进以及顶板和巷帮上的锚杆锚索孔。

主要技术参数表

项目名称                                        参数值

额定工作扭矩Nm                            160

最大扭矩  N.m                                300

额定工作转数r/min                          460

适应巷道高度m                  （1.6-2.6)/(2.6-3.6)

给进工作行程m                                1.2

孔位最低水平高度mm                      300

孔位最低水平高度m                      1.9/2.4

螺旋钻杆直径mm                            43-85

螺旋钻杆钻孔直径mm                    50-108

最大钻孔深度m                                    80

六方钻杆S值/孔径mm      （S19、S22）/(27-32)

麻花钻 杆径/孔径mm            （32-42）/（40-50）

主机重量（手持型/外控型）kg            20/32

架柱总重kg                                            195

泵站驱动功率kw                                  15/18.5

泵站重量kg                                            255/360
