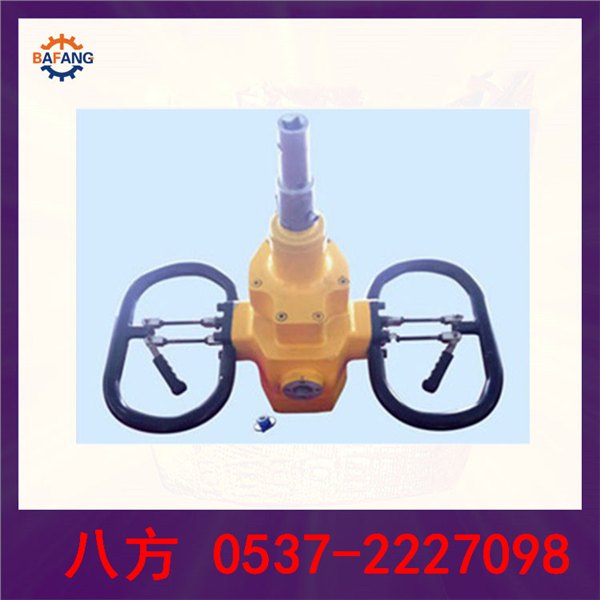

ZQSJ-100/2.9型架柱支撑气动手持式钻机

1.概述

ZQSJ-100/2.9型架柱支撑气动手持式钻机是我公司开发的大扭矩高效气动钻机。该钻机采用一体化铸造成型；架柱支撑式操作，安装、拆卸方便，更加安全可靠，大大降低工人的劳动强度。适用于探测地质构造煤层、探放水、抽放瓦斯、煤体注水、卸放压力孔、巷道贯穿超前孔、巷道锚杆支护孔及其它特殊用途，该钻机是煤矿井下安全生产的必备设备之一。

特点:

①体积小，结构紧凑

②操作简单，安装、拆卸方便

③安全防、转矩大、质量轻、效率高、易于维修等

2.性能参数

序  号

项  目

单位

数  值

1

额定压力

MPa

0.4

0.5

0.63

2

额定转矩

N·m

85

100

110

3

额定转速

r/min

260

280

300

4

额定功率

kW

2.3

2.9

3.4

5

耗气量

m3/min

4.2

5.2

6.2

6

最大负荷转矩

N·m

130

160

180

7

动力启动转矩

N·m

140

170

200

8

动力失速转矩

N·m

170

200

250

9

空载转速

r/min

600

630

650

10

1/2空载转速

r/min

300

315

325

11

1/2空载转速时的转矩

N·m

70

85

95

12

噪声

声压级

dB(A)

＜110

声功率级

dB(A)

＜120

13

冲洗水压力

MPa

0.6-1.2

14

长×宽×高

mm

695×490×315

15

手柄间距

mm

670

16

主机重

kg

18
