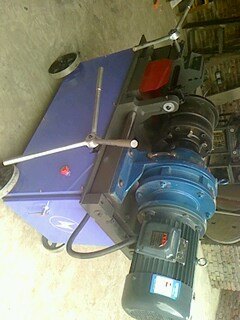

一．邢台新科盛机械厂用途 钢筋直螺纹滚丝机安全操作规程 钢筋直螺纹滚丝机。主要用于建筑工程带肋钢滚轧直螺纹丝头，是实现钢筋连接的关键设备。可加工直径 12-50mm 的 二．特点 钢筋直螺纹滚丝机，可一次装夹完成从剥肋到滚轧螺纹的加工过程。加工螺纹的牙形饱满，尺寸精度高，机械强度高。 既可加工正扣螺纹，也可加工反扣螺纹。本机操作简单、结构紧凑、工作可靠，具有独特的刀具自动开合机构。 三．结构 GYL － 40 型钢筋直螺纹滚丝机，由机架、夹紧钳、导轨、滑套、摆线针轮减速机、剥肋滚轧头、进给机构、自动开合 机构、行程限位机构、冷却系统、电器控制箱、控制系统等部分组成。 四．主要技术参数 1 ．加工钢筋直径范围： φ1 2- φ 50mm 2 ．主电机功率： 4.0 KW 3.0KW 3 ．配用电源：三相 380V 50Hz 4 ．主轴转速： 40-62r ／ min 5 ．罗纹最大加工长度： 200mm 6 ．重量： 460kg 五．使用方法 （一）加工前的准备 1 ．按要求接好电源线和接地线，接通电源。电源为三相 380V 50Hz 的交流电源，为保证人身安全请使用带漏电保护功能 的自动开关。 2 ．冷却液箱中，加足溶性冷却液 ( 严禁加油性冷却液）。 （二）空车试转 1 ．接通电源。检查冷却水泵工作是否正常。 2 ．操作按钮，检查电器控制系统工作是否正常。 （三）加工前的调整 1 ．根据所加工钢筋的直径，调换与加工直径相适应的滚丝轮。滚丝轮与加工钢筋直径的关系见表一： 滚丝轮外径 φ78.2 φ69.4 φ59 加工钢筋直径 16——22 25——32 36——40 螺距 2.5 3.0 3.5 2 ． 滚丝轮与加工直径相适应后， 将与钢筋相适应的对刀棒插入滚轧头中心， 调整滚丝轮使之与对刀棒相接触， 抽出对刀棒， 拧紧螺钉，压紧齿圈，使之不得移动。 3 ．根据所加工钢筋规格，调整剥肋行程档块的位置，保证剥肋长度达到要求值。剥肋长度与钢筋规格的关系见表三： 钢筋规格 φ16 φ18 φ20 φ22 φ25 φ28 φ32 φ36 φ40 剥肋长度 +2 0 26 29 31 34 36
