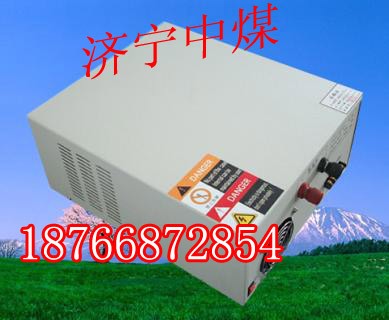

风光互补控制器
风光互补控制器，风力发电机控制器   ，控制器

风光互补控制器稳定性高：由于本系统具有过压、欠压、过载、过热、短路、反接、防雷、蓄电池开路保护、PWM卸载和过压自动刹车等完善的保护功能，从而确保了系统的稳定性。
风光互补控制器控制逆变一体：结构简单，维护方便。

风光互补控制器PWM无级卸载：在太阳电池板和风力发电机所发出的电能超过蓄电池和逆变输出需要时，控制系统必须将多余的能量通过卸荷释放掉。普通的控制方式是将整个卸荷全部接上，此时蓄电池一般还没有充满，但能量却全部被耗在卸荷上，从而造成了能量的浪费。有的则采用分阶段接上卸荷，则阶段越多，控制效果越好，但一般只能做到五六级左右，所以效果仍不够理想。我公司采用的控制方式是PWM（脉宽调制）方式进行无级卸载，即可以达到上千级的卸载。所以，在正常卸载情况下，可确保蓄电池电压始终稳定在浮充电压点，而只是将多余的电能释放到卸荷上。从而保证了最佳的蓄电池充电特性，使得电能得到充分利用，并确保了蓄电池的使用寿命。

技术参数：
型 号 WWSI0505-24 WWSI0610-24 WWSI1010-48
输出额定容量 0.5kVA 1kVA
额定风机功率 0.5kW 0.6kW 1kW
额定太阳能功率 0.15kW 0.2kW 0.3kW
额定蓄电池电压 24 VDC 48VDC
蓄电池浮充电压 28 VDC 56 VDC
蓄电池过充保护电压 34 VDC 68 VDC
蓄电池过充恢复电压 33 VDC 66 VDC
蓄电池过放保护电压 21 VDC 42 VDC
蓄电池过放恢复电压 24 VDC 48 VDC
空载电流 0.6A 0.5A 0.4A
输出波形 纯正弦波
额定输出电压 110/120/220/230/240 VAC
波形失真率 ≤4％
输出频率 50/60 Hz±0.05Hz
过载能力 120% ,1分钟 150%  10秒
逆变效率 最大90%
噪音（1米） ≤40dB
绝缘强度 1500VAC,1分钟
保护功能 太阳能电池防反冲保护、太阳能电池接反保护、蓄电池过充电保护、
蓄电池过放电保护、蓄电池接反保护、输出过载保护、
输出短路保护、过热保护、风机自动刹车和手动刹车保护
使用环境温度 -20～50℃
使用海拔 ≤4000m
环境湿度 0~90%,不结露
包装尺寸(长×高×深)mm 430×370×200 470×410×230
