一、产品描述：

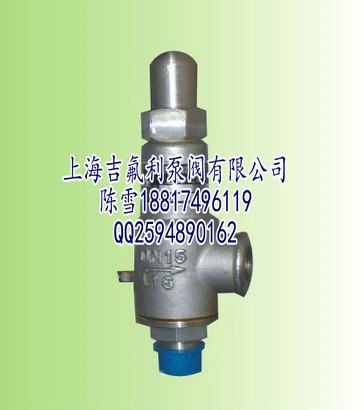

外螺纹弹簧式安全阀A22H-16C适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上，作为超压保护装置。
二、铸钢外螺纹安全阀（A22H型）主要零部件材料名称


零件名称

材料

阀座、阀体、阀瓣、顶盘、
弹簧盘、锁紧螺母

铜合金

弹簧

50Cr VA

调节螺丝

A3

三、外螺纹全启式安全阀技术性能


型号

A22H-16C

密封试验压力（Mpa）

0.1~0.2 > 0.2 ~0.3 > 0.3 ~ 0.7

> 0.7 ~ 1.0 > 1.0~1.3 > 1.3~1.6

使用介质

空气

使用温度°C

≤200

开启高度ｈ

≥1／4do

四、A22H-16C外螺纹弹簧式安全阀主要外形及连接尺寸


A22H-16C

Nominal diameter
DN (mm)

Dimensions (mm)

do

Rc

G

L

L1

H

15

10

1/2"

3/4"

37

62

189

20

12

3/4"

1"

40

65

196

25

15

1"

11/4"

45

72

277

32

20

11/4"
