上海吉氟利泵阀有限公司

上海吉氟利泵阀有限公司专业安全阀阀门，A22H-16C安全阀，A22H-16C弹簧式安全阀A22H-40C，A22H-W-Y-16C A22H-W-Y-16C安全阀 A22H-W-Y-16C A22H-W-Y-16C安全阀安全阀，A22H-16C氮气安全阀，A22H-16C 外螺纹弹簧式安全阀适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上，作为超压保护装置。

作为一家企业，我们深知质量可靠、合理价格，良性经营是企业的发展基石，为此，上海吉氟利泵阀门有限公司在设计、制造、管理等方面认真负责！
一、产品描述：

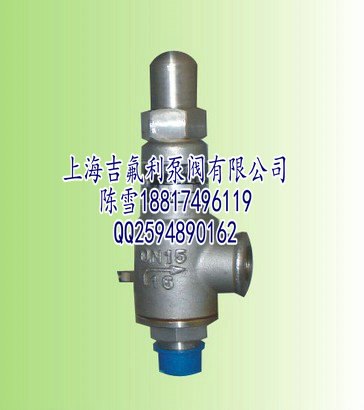

外螺纹弹簧式安全阀A22H-16C适用于工作温度≤200℃的空气、蒸汽、水、氮氢混合气等介质的设备或管路上，作为超压保护装置。
二、铸钢外螺纹安全阀（A22H型）主要零部件材料名称


零件名称

材料

阀座、阀体、阀瓣、顶盘、
弹簧盘、锁紧螺母

铜合金

弹簧

50Cr VA

调节螺丝

A3

三、外螺纹全启式安全阀技术性能


型号

A22H-16C

密封试验压力（Mpa）

0.1~0.2 > 0.2 ~0.3 > 0.3 ~ 0.7

> 0.7 ~ 1.0 > 1.0~1.3 > 1.3~1.6

使用介质

空气

使用温度°C

≤200

开启高度ｈ

≥1／4do

四、外螺纹弹簧式安全阀主要外形及连接尺寸


A22H-16C

Nominal diameter
DN (mm)

Dimensions (mm)

do

Rc

G

L

L1

H

15

10

1/2"

3/4"

37

62

189

20

12

3/4"

1"

40

65

196

25

15

1"

11/4"

45

72

277

32

20

11/4"

11/2"

55

85

312

40

25

11/2"

2"

67

100

322

50

32

2"

21/2"

76

112

348

65

40

21/2"

3"

110

135

370

80

50

3"

4"

110

145

410

注：我们致力于完善产品质量和服务，公司严格按照 ISO9001-2000 质量管理体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。如需提供外螺纹弹簧式安全阀A22H-16C性能参数、结构尺寸参数、价格等详情，请联系我们的销售、技术工程师，电话：18817496119陈经理。工作QQ：2594890162

上海吉氟利泵阀欢迎来电咨询与订购！！
