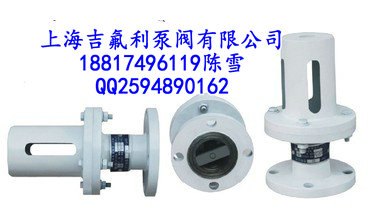

上海吉氟利专业提供风包释压阀,QHF型矿用风包释压阀,QHF活塞式风包释压阀,QHF系列风包释压阀-矿用释压阀-空压机释压阀泄压阀,QHF矿用风包释压阀,QHF释压阀,QHF风包释压阀,QHF系列风包释压阀-矿用释压阀-空压机释压阀泄压阀.jpg
QHF-150型释压阀,释压阀组合用于地面或井下空气压缩机系统中,安装在风包出口管路正对气流方向上,释压阀的口径不得小于出风管的直径,释放压力应为空气压缩机最高工作压力的1.2-1.4倍,起安全保护作用。
1.用途:本释压阀用于地面或井下空气压缩机系统中,安装在风包出口管路正对气流方向上,起安全保护作用。2.适用条件:各种规格的释压阀适用条件如下: 表1型号工作压力(Pa)环境温度(℃)适用的空压机容量(m3/min)QHF-500.785×105(8kgf/cm2)-40~1201.5QHF-650.785×105(8kgf/cm2)-40~1203QHF-800.785×105(8kgf/cm2)-40~1206QHF-1000.785×105(8kgf/cm2)-40~12010QHF-1250.785×105(8kgf/cm2)-40~12020QHF-1500.785×105(8kgf/cm2)-40~12040QHF-2000.785×105(8kgf/cm2)-40~12060QHF-2500.785×105(8kgf/cm2)-40~120100  3.规格与性能: 表2型号工作压力(Pa)释放压力(Pa)重量(kg)气缸内径(mm)外形尺寸(mm)连接法兰螺孔分布园直径(mm)QHF-500.785(8kgf/cm2)1.05±0.049(10.5±0.5kgf/cm2)750φ160×245125QHF-651065φ180×290145QHF-801280φ195×320160QHF-10016100φ215×364180QHF-12521125φ245×404210QHF-15032150φ280×454240QHF-20046200φ335×546295QHF-25064250φ390×613350  4.工作原理与结构特征:
        本释压阀由气缸、活塞组、保护罩等组成(见图1)、气缸由左、右端法兰及气缸体组焊而成,为了增强耐磨性和防止生锈,气缸内表面镀硬铬。活塞组由卡板、O形密封圈、活塞、拉杆等组成。活塞组可从气缸左端装入并通过卡板对将活塞组固定在气缸中,使之无法左右移动。保护罩由法兰、简体和挡盖组焊而成。当释压阀释压时,保护罩可防止活塞飞出伤人,起安全保护作用。
本释压阀安装在空气压缩机系统中风包出口管路正对气流方向上,当空压机系统正常工作时,系统压力≤0.785(8kgf/cm2 ),在此压力下,释对阀正常工作。当风包因积炭着火或由于某种原因导致风包内气体爆炸时,系统内温度、压力瞬时升高,当压力升至1.03±0.049MPa(10.5±0.5kgf/cm2)时,拉杆立即拉断,释压阀释压,风 包及管路中的高温、高压气体得以迅速释放,从而起到缓解爆炸冲击波,避免产生
事故的作用。
5.1 释压阀安装于空气压缩机系统中风包出口管路正对气流向上,距风包出口为3-4米。释压阀与风包间须安装闸阀。空气压缩机风包水平放置安装时如图2,空气压缩机风包立式安装如图3。
释压阀安装时应注意以下几点:
5.1.1 释压阀释压方向不要向正对行人,设备及易损物件,防止释压阀释压时造成事故。
5.1.2 释压阀活塞组在气缸中的松紧程度应适当,应不漏气。活塞组的轴向拉力应符合表3规定:
