一.功能及结构简述
⊙YAW-2000D微机控制电液伺服压力试验机主要用于多种材料的压缩试验，例如：水泥、混凝土、各种建筑用砖、橡胶垫、混凝土构件、金属构件等的抗压强度试验。

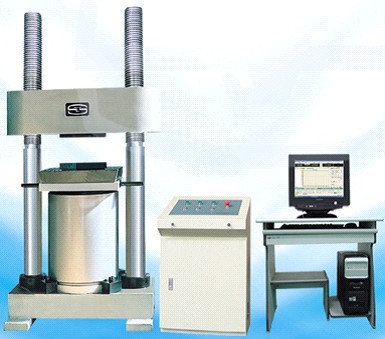

⊙该试验机整机主要由主机、伺服油源、电控柜及计算机打印机等组成。采用液压加荷、油压传感器测力、PC机—电液伺服控制系统自动控制试验进程，微机屏幕显示试验数据及曲线，可进行数据处理、储存及打印。
⊙主机为双丝杠框架结构，横梁通过安装在其上的丝母与丝杠联结。丝杠下端通过卡环、螺母与底座牢固联结。安装在横梁上的电机，通过链轮链条带动丝母旋转，改变电机旋转方向后可使横梁上下移动。上压盘通过螺钉联接在横梁上；压块将油缸固定在底座中央，活塞与工作台通过螺钉联结在一起，下压盘、及球面座通过定位销固定在工作台上。当控制油液进入油缸后，推动活塞连同固定工作台及下压盘上升，使试验力逐渐作用在试样上。
⊙液压原理为负载适应型进油节流调速系统。油箱内的液压油通过电机带动高压齿轮泵进入油路，流经单向阀、高精度高压滤油器、压差阀组、伺服阀，进入油缸。计算机发出控制信号到伺服阀，控制伺服阀的开口和方向，从而控制进入油缸的流量，实现等速试验力、相对位移等的控制。
二、主要技术参数
序号 技术名称 技术参数
1 最大试验力（kN） 2000
2 试验力测量范围 最大试验力的4%-100%
3 试验力示值相对误差 ≤示值的±1%
4 等速应力控制范围（N/mm2?S-1） 1-10
5 应力速率误差 ≤±5%
6 上下压盘最大距离（mm） 500
7 上、下压盘尺寸（mm） 250×250
8 活塞行程（mm） 0-200
9 活塞空载上升最大速度（mm/ min） 约50
10 立柱净间距（mm） 540
11 油泵电动机功率（kW） 1.5
12 升降电动机功率（kW） 0.75
13 试验机主机外形尺寸（长x宽x高）（mm） 1050×650×2100
14 电控柜柜外形尺寸（长x宽x高）（mm） 600×480×960
15 主机质量（kg） 约3500
三、标准配置
序号 名 称 规 格 数 量 备 注
1 主机 1台
2 油源控制柜 1套
3 比例伺服阀
4 油压传感器 CYB-12SA 1只 中航机电
5 光电编码器
6 测控系统 1套
7 计算机 P4/集成显卡/256MDDR/80G/CD光驱 1台 联想
8 打印机 HP1368(A4、喷墨打印机) 1台 HP
9 计算机桌 1张
10 上下压板（mm） 250×250 1套
11 随机工具 1套
12 随机文件 1套
