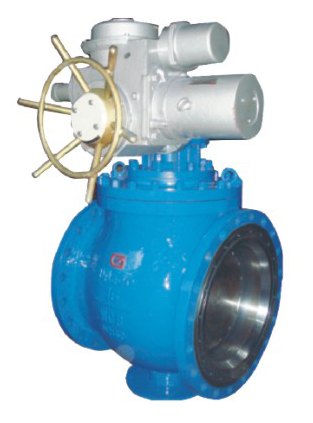

上装式偏心半球阀

产品名称：

偏心半球阀

产品型号： PQ340F/H

口      径： DN25～DN1000

公称压力： 1.0～4.0MPa

说  明：

偏心半球阀是指阀体中心轴线与半球中心轴线形成尺寸偏置，且仅在阀体一侧设置密封副的阀门，以球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

偏心半球阀的主要设计参数：

公称通径：2″～28″  DN50～DN700

公称压力：Class150～600Lb  PN1.0～PN10.0MPa

阀体材质：WCB  CF8  CF8M

球体：硬密封：WCB/CF8/CF8M+STL      软密封：CF8/CF8M

阀座：硬密封：A105/F304/F316+STL        软密封：PTFE  PPL

工作温度：硬密封：-40～425℃                  软密封：-28～250℃

偏心半球阀采用的主要标准：

设计、制造按API  6D            GB/T12237-89

试验和检验按  API  598          JB/9092-99

法兰尺寸按  ANSI  B  16.5          GB/T9113-2000  JB/T79-1994  HG20592-1997

结构长度按  SDV-2000

偏心半球阀的特点：

偏心半球阀的特点之一启闭无摩擦，由于采用偏心结构，阀门在关闭的过程中，球体逐渐靠近阀座，到关闭位置完全接触；在开启时球体离开密封位置即完全脱开，开启扭矩小；第二个特点是密封面可实现自清洁，球体离开阀座时，介质可冲去密封面上的积聚物，对于易结晶介质，球体在关闭过程中可切除介质结晶达到密封的目的，避免了其它阀门无法开关的弊端；第三个特点是密封严紧，球体、阀座是双金属，采取不同工艺，密封面可组合成防腐、耐磨等各种工况的需求，密封是球面线接触，靠二维偏心实现零泄漏。

工作原理：

        偏心半球阀由阀杆带动球体绕旋转中心A转动时，球体由B点移到C点，此时相对阀门中心O，从B到C的轨迹为一凸轮状偏心，向下进入阀座使阀门关闭保持密封。该阀由于存在上述凸轮原理，阀门关闭件从开启到关闭过程中，作用在阀座上的力逐渐增加，即关闭件表面与阀座由完全脱离至接触，并逐渐增大密封比压，直至完全密封，反之亦然。这就大大改善了以往球阀的密封状态和密封效果，适合高温高压及易结晶磨损严重的场合使用。

适用场合：

我们公司生产的偏心半球阀主要用于石油、化工、冶金、电力、燃气、排灰、喷煤粉等行业，是闸阀、截止阀、Y型阀、普通球阀的更新换代产品。

更多技术参数资料请联系我们索取。海罗斯阀门有限公司，欢迎广大新老顾客来厂选购洽谈合作。
