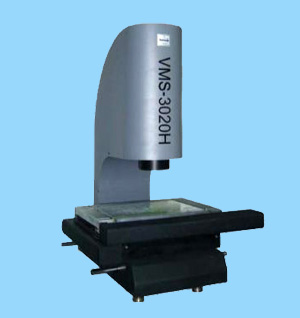

H型影像仪系列
VMS-H系列产品是本公司推出的增强型CNC型影像测量仪器。其结构精美观大方，操纵简便，结合本公司自主研发的QIM5008自动测量软件可实现高效率的批量测量。
该系列产品具有以上特点：
● X、Y、Z三轴步进伺服控制，定位精度高，运行平稳
● 操纵杆/鼠标操作，方便易用
● 采用花岗石底座，美观大方，不易变形
● 程控恒流驱动式四环四驱冷光表面光光源，可适应复杂的工件测量
● 配合我公司的QIM5008自动测量软件，可以高效的测量各复杂的工件
● 可快速自动对焦，用户亦可根据需求选配自动变双倍功能
技术规格参数
仪器型号 VMS-2515H VMS-3020H VMS-4030H
工作台 金属台尺寸（mm） 450X280  500X330 606X466
玻璃台尺寸（mm） 306X196 350X250 450X350
运动行程（mm） 220X120 270X170 370X270
Z轴升降行程（mm） 150(调焦) 150(调焦) 150(调焦)
X、Y、Z轴数显分辨率 0.5 μm 0.5 μm 0.5 μm
X、Y坐标示值误差（μm） ≤3+L/75(L为被测长度单位：mm)
仪器重量（kg） 146 168 266
外形尺寸（mm） 760X600X900 760X600X900 970X670X940
影像系统 摄像机 SONY彩色 1/2″CCD摄像机
变倍镜头 美国NAVITAR变倍镜头/带同轴光变倍镜头（二选一）
变倍镜头倍率 0.7—4.5X
视频倍率 23.5X—148X
物方视场 11.1X—1.7mm（物方视场为对角线的长度）
电 源 AC220V/AC110V 功率 250W（不包含电脑）

仪器配件
仪器配件 1X镜筒（标配）  0.5X镜筒（选配） 工作距离
变倍镜头 0.7X-4.5X 0.7X—4.5X (mm)
附加镜 视频倍率 物方视场(mm) 视频倍率 物方视场(mm)
0.5X（选） 11.8X-74X 22-3.4 5.9X-37X 44-6.8 175
标 配 23.5X-148X 11.1-1.7 11.8X-74X 22-3.4 92
2X（选） 47X-296X 5.5-0.9 23.5X-148X 11.1-1.7 36

电 脑 （标配）
17″显示器 （标配）
操纵杆 （标配）
标准球 （选配）
RENISHAW简易测头 （选配）
