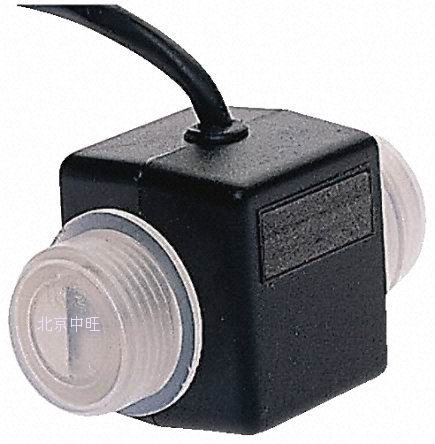

ZWBL-LL01涡轮流量传感器
一.产品说明：
     ★ZWBL-LL01系列涡轮流量传感器（以下简称传感器）基于力矩平衡原理，属于速度式流量仪表。传感器具有结构可视、简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和教学演示、实验研究的理想仪表。
     ★传感器与显示仪表配套使用，适用于测量封闭管道中与有机玻璃、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用，且无纤维、颗粒等杂质的液体。若与具有特殊功能的显示仪表配套，还可以进行定量控制、超量报警等。选用本产品的防爆型式(ExmIIT6),可在有爆炸危险的环境中使用。
     ★传感器适用于在工作温度下粘度小于5×10-6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。
二.产品特点：
  n  高品质涡轮，超出常规的量程范围
  n  多种变送器，适用于不同应用要求
  n  智能化处理独具特色的仪表系数多点非线性修正
  n  标准流量校验装置保证产品精度
  n  100%压力测试，100%产品校验
  n  信号输出：4-20mA
  n  掉电保护：仪表系数、累计流量值掉电保持十年不丢
三.技术参数：
型    号 说    明
ZWBL-LL01 □ □ □ □ □ □ □
公
称
通
径 4             4mm，标准流量范围0.04～0.25m3/h
宽量程范围为0.04～0.4m3/h
6 6mm，标准流量范围0.1～0.6m3/h
宽量程范围为0.06～0.6m3/h
10 10mm，标准流量范围0.2～1.2m3/h
宽量程范围为0.15～1.5m3/h
15 15mm，标准流量范围0.6～6m3/h
宽量程范围为0.4～8m3/h
25 25mm，标准流量范围1～10m3/h
宽量程范围为0.5～10m3/h
40 40mm，标准流量范围2～20m3/h
宽量程范围为1～20m3/h
50 50mm，标准流量范围4～40m3/h
宽量程范围为2～40m3/h
80 80mm，标准流量范围10～100m3/h
宽量程范围为5～100m3/h
100 100mm，标准流量范围20～200m3/h
宽量程范围为10～200m3/h
150 150mm，标准流量范围30～300m3/h
宽量程范围为15～, 300m3/h
200 200mm，标准流量范围80～800m3/h
宽量程范围为40～800m3/h
类 型 无 基本型， +12V供电，脉冲输出，高电平≥8V低电平≤0.8V
A 4～20mA两线制电流输出，远传变送型
B 电池供电现场显示型
C 现场显示/4～20mA 两线制电流输出
精度等级 05 精度0.5级
10 精度1级
涡 轮
类 型 W 宽量程涡轮
S 标准涡轮


工作压力：0.4Mpa （大于0.4Mpa压力请协商订货）
介质温度：-20～＋80℃
环境温度：-20～＋55℃
供电电源：电压：12V±10%, 电流：≤10mA
输出电压幅值：高电平≥8V，低电平≤0.8V
传输距离：传感器至显示仪表的距离可达1000m
