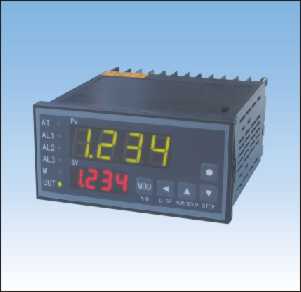

XSC9系列PID调节仪
说明：
 带30段升温、降温程序控制，功能强
① 基本误差优于±0.2%F·S，16位A/D转换器，测控周期0.2秒，自整定
② 抗干扰设计，抑制现场的继电器、接触器等产生的快速脉冲群干扰和其它电磁干扰，抗干扰能力达到III级
③ 输入信号：热电阻，热电偶，直流电流，直流电压，远传压力表等
④ 外形尺寸：160×80（横/竖），96×96，96×48（横/竖），72×72，48×48
⑤ 仪表电源：220V AC，（9~30）V DC
⑥ 手/自动切换

基本配置：
测量、控制
扩展功能：
① 报警输出：160×80，96×96，96×48三种尺寸最多可加3点；
72×72，48×48可加1点
② 变送输出
③ 外供电源（24V或12V）
④ 通讯接口：RS 232或RS 485

选型表
1：仪表基本功能
XSC9型为30段可编程PID调节器
2：外形尺寸
A：横式160×80×125或竖式80×160×125（W×H×L）
B：96×96×112（W×H×L）
C：横式96×48×112或竖式48×96×112（W×H×L）
3：面板形式
H：横式
S：竖式
F：方形
4：输入信号
E：热电偶或辐射感温计
R：热电阻或电阻
I： 直流电流
V：直流电压
M：mV信号
W：电位器
L：远传压力表
5：报警点数量
T0：无报警
T1~T3：1~3点报警
6：控制输出
C0：无输出
C1：电流输出（4~20）mA、（0~10）mA或（0~20）mA
C2：电压输出（0~5）V、（1~5）V
C3：电压输出（0~10）V
C4：固态继电器驱动电压输出
C5：可控硅无触点常开式输出
C6：可控硅过零触发输出
C7：继电器触点开关输出
7：变送输出
A0：无输出
A1：电流输出（4~20）mA、（0~10）mA或（0~20）mA
A2：电压输出（0~5）V、（1~5）V
A3：电压输出（0~10）V
A4：其它输出
8：外供电源
B0：无外供电源
B1：外供24V DC
B2：外供12V DC
B3：外供精密电压源
B4：外供精密恒流源
B5：其它
9：通讯接口
S0：无通讯接口
S1：RS 232接口
S2：RS 485接口
S3：RS 422接口
S4：BCD码接口（限A、B型仪表）
10：仪表电源
V0：220V AC
V1：24V DC
V2：12V DC
V3：其它
