产品说明：

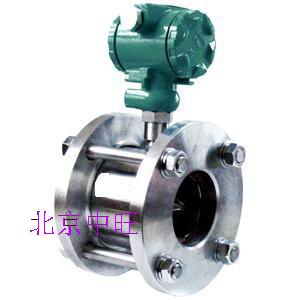

      LWGY系列涡轮流量计具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点，广泛用于石油、化工、冶金、供水、造纸等行业，是流量计量和节能的理想仪表。适用于在工作温度下粘度小于5×10 -6m2/s的介质，对于粘度大于5×10-6m2/s的液体，要对传感器进行实液标定后使用。
    如用户需用特殊形式的传感器，可协商订货，需防爆型传感器时，在订货中加以说明。
二.产品特点：
n   高品质涡轮，超出常规的量程范围
n   多种变送器，适用于不同应用要求
n   智能化处理独具特色的仪表系数多点非线性修正
n   标准流量校验装置保证产品精度
n   100%压力测试，100%产品校验
n   脉冲、两线制4-20mADC电流等信号输出
n   仪表系数、累计流量值掉电保持十年不丢
三.测量范围及工作压力：
仪表口径
（mm） 正常流量
范围m3/h 扩展流量
范围m3/h 常规耐受压力
MPa 最高耐受压力
MPa
DN 4 0.04～0.25 0.04～0.4 6.3 25
DN 6 0.1～0.6 0.06～0.6 6.3 25
DN 10 0.2～1.2 0.15～1.5 6.3 25
DN 15 0.6～6 0.4～8 6.3 25
DN 25 1～10 0.5～10 6.3 25
DN 40 2～20 1～20 6.3 25
DN 50 4～40 2～40 2.5 25
DN 80 10～100 5～100 2.5 25
DN 100 20～200 10～200 2.5 25
DN 150 30～300 15～300 1.6 16
DN 200 80～800 40～800 1.6 16


四.基本性能参数：

测量介质：液体
精度等级：±0.5%；±1.0% （特定可达±0.2%）
重复性：指示值的±0.2%
介质温度：-20～＋120℃
环境温度：-20～＋55℃
相对湿度：5%～95%
防爆等级：ExmⅡCT6、ExdⅡBT6
防护等级：IP67


五.选型谱表：

型    号 说    明
LWGY─ □ □ □ □ □ □ □
公
称
通
径 4             4mm，标准流量范围0.04～0.25m3/h
宽量程范围为0.04～0.4m3/h
6 6mm，标准流量范围0.1～0.6m3/h
宽量程范围为0.06～0.6m3/h
10 10mm，标准流量范围0.2～1.2m3/h
宽量程范围为0.15～1.5m3/h
15 15mm，标准流量范围0.6～6m3/h
宽量程范围为0.4～8m3/h
25 25mm，标准流量范围1～10m3/h
宽量程范围为0.5～10m3/h
40 40mm，标准流量范围2～20m3/h
宽量程范围为1～20m3/h
50 50mm，标准流量范围4～40m3/h
宽量程范围为2～40m3/h
80 80mm，标准流量范围10～100m3/h
宽量程范围为5～100m3/h
100 100mm，标准流量范围20～200m3/h
宽量程范围为10～200m3/h
150 150mm，标准流量范围30～300m3/h
宽量程范围为15～300m3/h
200 200mm，标准流量范围80～800m3/h
宽量程范围为40～800m3/h
类 型 无 基本型， +12V供电，脉冲输出，高电平≥8V低电平≤0.8
