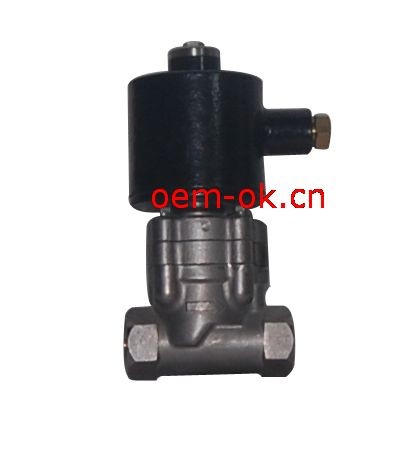

上海英格利诗电气有限公司（http://www.oem-ok.cn)生产的隔爆型防爆电磁阀按GB3836.1—83《爆炸性环境用防爆电气设备通用要求》，GB3836.2—83《爆炸性环境用防爆电气设备隔爆型电气设备“d” 》等标准及《中华人民共和国爆炸危险场所电气安全规程》基本要求制造。并经国家仪器仪表防爆安全监督检查站检查合格。



用    途

系列隔爆型防爆电磁阀是一种工业过程自动控制系统中特种执行器。用于爆炸性环境对管路中的流体介质进行通断控制和远程操纵。



结 构 原 理

系列隔爆型防爆电磁阀是一种分步动作直接联系先导型电磁阀，平时阀门闭合，电磁阀线圈通电后，衔铁依次带动小阀芯和大阀芯开启，断电后阀门关闭。本系列阀前后压差等于零也能开启。BZBSF系列是ZBSF系列基础上加上防爆装置，属隔爆型。线圈的外壳具有承受气体爆炸压力的隔爆作用。隔爆面处的微小间隙，对气体爆炸能量传递具有阻滞作用。因此，即使进入内部的爆炸性混合物，由于某种原因产生火花，引起爆炸时，也不致使外围空间的爆炸性混合物发生爆炸。



主 要 性 能 参 数

   1、公称通径：DN（mm）15～300

   2、电源：AC220V（+10%、-15%）DC24V

   3、功耗：AC50～70VA   DC：40～60W

   4、连接方式：法兰（JB79-59）

   5、么称压力：1.6Mpa

   6、工作压差：0～1.6Mpa

   7、工作制：连续

8、介质温度：T4组—20℃～+60℃

             T3组—20℃～+180℃

            （特殊订货可达200℃）

9、环境温度：-20℃～+40℃

   相对湿度：≤85%

10、绝缘强度：1500V

绝缘电阻：20MΩ

绝缘等级：B级或H级

11、泄漏量：符合JB/YQ 042—87—等品标准。

12、防爆标志：ExdⅡBT4

13、防护等级：IP54

14、介质范围：对不锈钢不起腐蚀作用的介质，包括水、气、油等。

订  货  须  知

1、订货时务必注明型号、通径、介质种类、介质温度、电源电压、工作压力及环境可燃性气体名称、温度。

2、其他规格的电压值及带止回阀和手动机构的防爆阀可供特殊订货。

3、本阀一般以法兰连接供货。如需要其他形式连接，如内螺纹等，订货时可提出协商
