主要技术参数

1、电动机

型号JIZ—SD04—23A

电压：220V频率：50Hz

功率：1.0kW转速：300r/min

2、钻头转速300r/min

3、最大钻孔直径φ23mm

4、装卡时间：30s，卸机时间：10s

5、钻孔时间20—40s(单孔)

6、钻削行程100mm

7、两孔距离50mm

8、锥柄锥度莫氏2号

9、整机质量28.5kg

10、外形尺寸650×220×280

适用范围

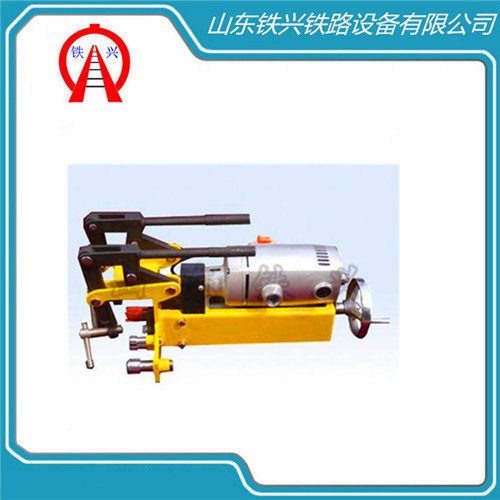

ZG-2×23型电动钢轨钻孔机适用于75kg/m以下各种轨型钻孔作业。夹轨装置具有自锁功能，定位准确、钻孔精度高。采用麻花钻头，整体结构紧凑，体积小、重量轻，结构简单合理，钻孔省时省力，是铁路工务、桥梁大修施工的专用设备。

使用方法：

1、将麻花钻头安装在主轴锥孔内。

2、选择与所钻钢轨型号相同的定位块3安装到前板4上。

3、将装有冷却液的注水桶放在整机同侧，并把冷却水管插入前板上方进水嘴5。

4、上道作业前检查：首先检查电源线、保护套及外壳是否完好，有无漏电现象。然后空转一分钟，检查传动部分是否灵活、有无异常杂音，螺纹连接是否松动，冷却是否畅通等。

5、搬动横向扳把6(初始状态停在中间)，使导向套靠紧一端。抬起卡紧搬把1，使卡轨机构张开，放在钢轨上，调整卡轨机构调整顶丝2，直至下压卡紧搬把时能牢固卡紧钢轨(一般情况下，调整顶丝两尖部卡在大约钢轨轨腰部位)，松开后下道自如，保证钢轨待钻孔的中心与钻头中心一致，并且前板与钢轨底面目视垂直，定位块与钢轨轨腭及轨底上弧面紧密接触，然后下压卡紧搬把1，装卡牢固后便可进行钻孔作业。

6、开动电机，在各部件工作都无异常的情况下，用棘轮扳手9转动进给丝杠8，即可实施钻孔作业，钻孔时需为注水桶打压以确保冷却液不断注入到钻头上，延长钻头使用寿命。

7、钻孔时加力要均匀，切勿过猛，即将钻透时，要放慢进给速度，以免损坏钻头切削刃。

8、孔钻通后，停止对钻头冷却，逆时针转动棘轮扳手，使钻头退出钢轨，再朝相反方向搬动横向扳把使导向套靠紧另一端，按以上方法即可钻削第二孔。

9、第二个孔钻通后，停止对钻头冷却，逆时针转动棘轮扳手，使钻头退出钢轨，关闭电机。然后抬起卡紧搬把松开卡轨机构，将钻孔机、注水桶搬到另一钻孔位置按相同方法进行钻孔作业或整机下道。

ZG—2×23型电动钢轨钻孔机制造商_13181315727_筑路机械

操作规程

1、操作人员必须经过培训持证上岗。作业时应戴好保护镜、手套最起码的防护用品。

2、作业前检查机器运转是否正常，钻头是否夹紧，清理钻头内残留的切屑。冷却系统是否正常。

3、切记不要触摸汽油机排气管及缸体部分以免烫伤。

4、给本机加油时必须停止机器运转待冷却后进行，远离火源，严禁吸烟。

5、两冲程汽油机必须使用汽油和机油的混合油按比例调整好，绝对禁止用纯汽油当作燃料

6、内燃机启动后和停机前必须空载低速运行3～5分钟，严禁空载大油门高速运转与高速运转中突然停车。
