利菲尔特滤器有限公司

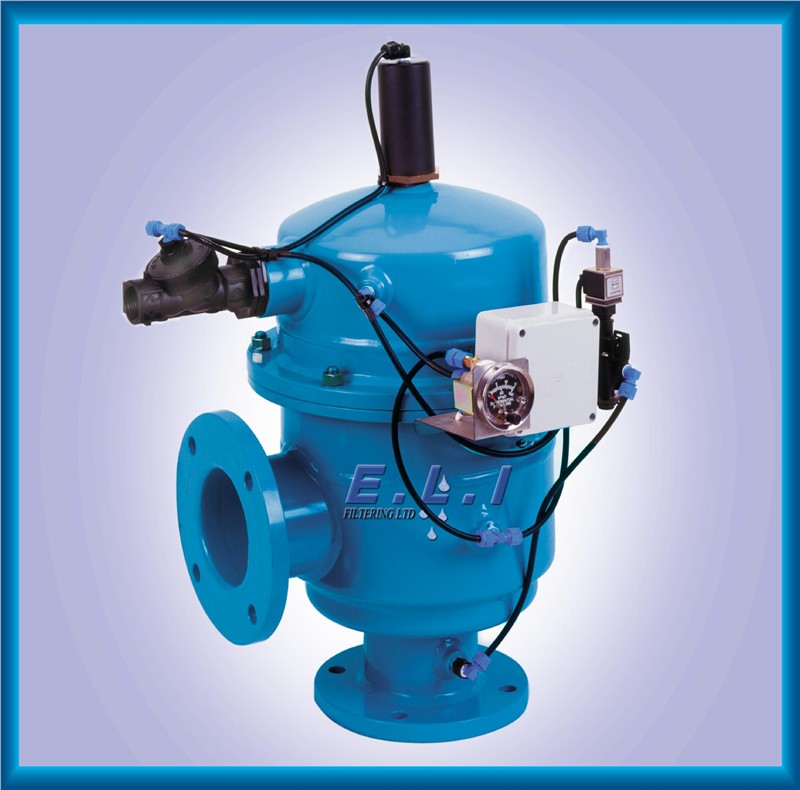

ZZL系列单滤芯式自清洗过滤器，它主要由主机外壳、电动头、差压控制器、电控箱、电动阀、手动阀、粗过滤网筒、精过滤网筒、支撑部件、吸嘴、环套、反洗臂等组成。当过滤器处于运行状态时，来自主管上游端的待过滤的液体，通过入口进入过滤器，穿过隔板下端的粗过滤筒后进入精过滤网筒内侧，于是净液由精网筒向外流出，同时液体中杂质被阻止在精网筒内侧，而已过滤的液体由出口进入主管道下游端，此时电机不工作，逆洗臂及吸嘴处于初始位置，与逆洗臂和腔体相连通的泄压（排污）阀也处于关闭状态，以保持这一系统不泄压，也没有液体流动。  随着连续过滤运行，液体中悬浮物杂质不断的被精网筒阻挡，使过滤器两端差压上升，当上升到一定的设置压差时，使电机启动，逆洗臂也开始转动，同时电控泄压阀被开通，并泄压排液，在逆洗臂吸嘴与网筒内臂相接触部分就出现一个相对压力低于网筒外侧液体压力的负压区，从而形成吸引力，于是网筒外侧的液体就通过吸嘴被吸入逆洗臂内腔中流出。过滤器正是利用这股液体流才将网筒壁上的杂质清除掉，并流经泄压阀排出过滤器体外。在反洗时，由于仅仅是与网筒内侧相接触的部分进行反洗，而其他部分仍在进行正常过滤，这就实现了本设备反洗时过滤不停机。
ZZL型单滤芯自清洗过滤器主要技术性能、参数及安装尺寸
分类 型 号 单位 ZZL50 ZZL80 ZZL100 ZZL150 ZZL200 ZZL250 ZZL300 ZZL350 ZZL400 ZZL450
外形及安尺寸 主管道通径(DN1DN2) mm 50 80 100 150 200 250 300 350 400 450
E mm 500 600 600 800 900 1000 1100 1400 1500 1500
D mm 273 325 325 520 720 820 920 1020 1124 1124
H1 mm 1300 1480 1480 1480 1880 2082 2167 2661 2973 2980
H2 mm 500 550 550 650 800 1000 1000 1200 1400 1400
H3 mm 200 200 200 160 170 300 200 225 170 170
DN3 mm 25 25 25 32 50 65 65 80 80 100
DN4 mm 25 25 25 25 40 40 50 50 65 65
运行参数 参考流量 M3/h 20-25 40-54 60-120 150-170 210-300 380-450 560-700 750-1000 960-1220 1260-1540
网筒类型及精度 复合纺织滤芯经济精度可选范围 mm 0.02-0.6
V形断面可选范围经济精度可选范围  mm 0.1-1.0(最高可达0.05) 0.2-1.0(最高可达0.05) 0.3-1.0(最高可达0.1) 0.4-1.0(最高可达0.1)
冲孔正弦波滤芯经济精度可选范围  mm 1.0-3.0
工作介质 工业水≤60℃
设计压力 MPa 0.6、1.0、1.6、2.5和4.0共五种
反洗参数 反洗起始差压 MPa 0.030-0.050
反洗耗水量(约) L/min 50 50 50 70 110 180 220 270 300 350
一次反洗过程时间 S 53 62 68 75
差压控制可予置范围 MPa 按差压控制反洗，可予置差压范围为0.02-1.0
时间控制可予置范围 h 按时间控制反洗，可予置差压范围为1-24h
