MDS实验室金相显微镜主要用于鉴别和分析金属、合金材料的内部结构组织，为金属物理学研究金相的重要工具。本仪器配置6V/30W照明系统、平场金相物镜和偏光观察装置，具有图像清晰、衬度好、造型美观、操作方便等特点，适用于学校、科研、工厂等部门使用。

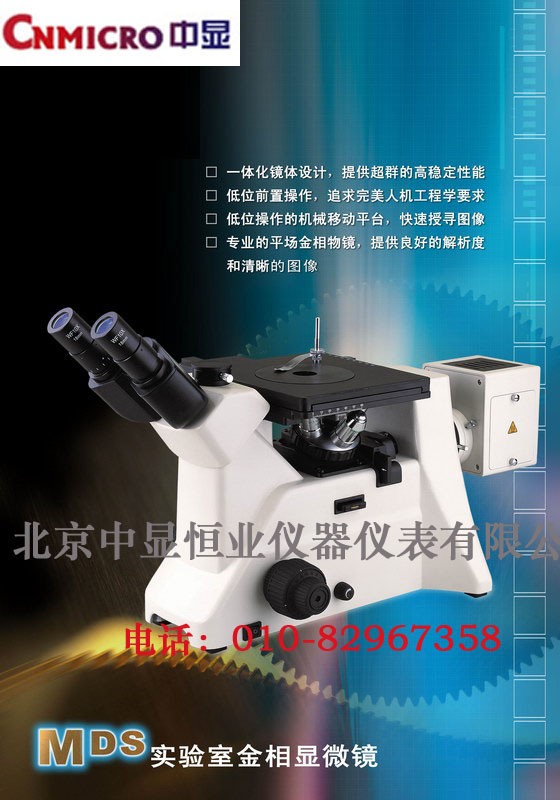

 MDS实验室金相显微镜   MDS金相显微图像分析系统（MDS+DV320+OPTPro2008金相软件+电脑）


MDS实验室金相显微镜配套表

名    称 成 套 性 备  注
主机 ●
目 镜 WF10×-18mm ●●
10×测微目镜（0.1mm） ●
5×-20mm ○○
12.5×-14mm ○○
WF16×-11mm ○○
WF10×-20mm ○○
平场消色差
物      镜 PLAN 2.5×/0.07  ○
PLAN 4×/0.10  ○
PLAN 10×/0.25 ●
PLAN 20×/0.35 （弹簧）  ●
PLAN 40×/0.65 （弹簧） ●
PLAN 100×/1.25（弹簧，油） ●
铰链式三目镜筒（2/8分光）， 45°倾斜 ● 安装在主机上
机械移动式载物台，平台尺寸：180×165mm，行程：50×40mm ● 安装在主机上
载物环板（一）（内径Φ10） ●
载物环板（二）（内径Φ40） ●
试样压片 ●
偏光装置（起偏镜插片，检偏镜插片） ●
灯箱组 ●
6V/30W卤素灯 ●●● 其中2只备用
3A保险丝（Φ5×20） ●●● 其中2只备用
滤色片组（蓝，绿，灰，磨砂玻璃） ● 安装在主机上
1×摄像接筒（C-Mount接口） ○ 适用于数码相机
0.6×摄像接筒（C-Mount接口） ○ 适用于摄像系统
数码相机接口 ○
0.01mm测微尺 ○
DV130数码摄像系统（130万像素，含OPTPro图像分析软件） ○
DV200数码摄像系统（200万像素，含OPTPro图像分析软件） ○
DV320数码摄像系统（320万像素，含OPTPro图像分析软件） ○
专用金相分析评级软件（选购）
本软件以国家检验标准为依据，开发了百余种软件功能模块，用户可根据需要，选择检验项目，在本软件的帮助下，完成检验工作。其中自动评级：软件可自动得出最终分析结果.
辅助评级：软件可得出和分析结果有一定联系的参数；
比较评级：将采集下来的试样图像和标准图库进行比较，人工作出结果判断。



附：MDS金相显微图像分析系统
名    称 成套性 备   注
MDS实验室金相显微镜 ● 详见MDS配套表
DV320数码摄像系统（320万像素） ● 详见DV320配套表
OPTPro2008金相显微图像采集分析软件 ● 详见OPTPro2008金相显微图像采集分析软件说明
1250万像素数码相机（CANON650）及接口 ○ 可选择其它数码单反相机
