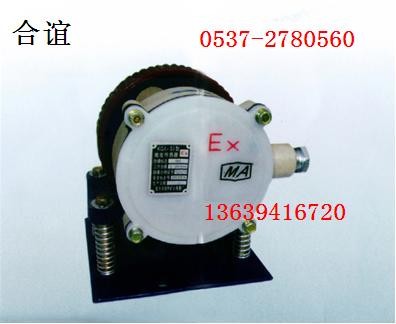

GSG－4矿用本安型速度传感器
速度传感器的定义
能感受被测速度并转换成可用输出信号的传感器
单位时间内位移的增量就是速度。速度包括线速度和角速度，与之相对应的就有线速度传感器和角速度传感器，我们都统称为速度传感器
一、适用范围
GSG－4矿用本安型速度传感器为本质安全型电气设备，适用于煤矿井下等有瓦斯、煤尘爆炸危险的环境。
二、技术参数
输入电压： DC12V~DC24V ；
工作电流： ≤ 20mA ；
输出频率（ F 0 ）； 5V 方波；带载能 力 ≥ 15 mA ；
外形尺寸： 195 × 200 × 220mm
本身重量： 6kg ；支架重量： 14 kg
三、备注
与胶带运输机电气控制装置配套，用作输送机胶带速度（加速度）检测、低速打滑、断带和超速保护。




KHJ-12／0.5型矿用隔爆型急停开关
急停开关是属于主令控制电器的一种,当机器处于危险状态时,通过急停开关切断电源,停止设备运转,达到保护人身和设备的安全.   "急停开关"通常为手动控制的按压式开关(按键为红色),串联接入设备的控制电路,用于紧急情况下直接断开控制电路电源从而快速停止设备避免非正常工作.   急停开关一般形式是按下锁住旋转释放红色蘑菇头按钮开关或圆形按钮开关，也有的急停开关为了方便操作而加装LED灯的
一.安装位置
KHJ-12／0.5型矿用隔爆急停开关安装在胶带输送机机身一侧机架上，一般情况每70米安装一台KHJ-12／0.5型矿用隔爆急停开关，急停开关之间用拉绳或铅丝串接
二.使用方法
胶带输送机正常运转时，急停开关摇臂置于垂直位置，当发生人身或设备事故时，拉动拉绳，使开关摇臂转动且带动转轴转动，凸轮机构迫使两只微动开关同时动作，切断胶带输送机控制回路或发出故障停机信号。急停开关动作同时机械闭锁键自动闭锁。当事故排除后，必需人工按动复位键，KHJ-12／0.5型矿用隔爆急停开关摇臂在弹簧机构作用下，恢复到正常工作状态。
三. 主要技术参数
角行程：6~14mm；  动作角度：±25°；
触点容量：DC12V/0.5A；
动作方式：双向拉线式；
 直接引入方式：
    两侧主出线口（2个）15~20mm  选用7芯~10芯信号电缆；
    下部出线口（4个）6~12mm  选用4芯（2芯）信号电缆；
重量：第一类型6.6KG ; 第二类型7.5KG
