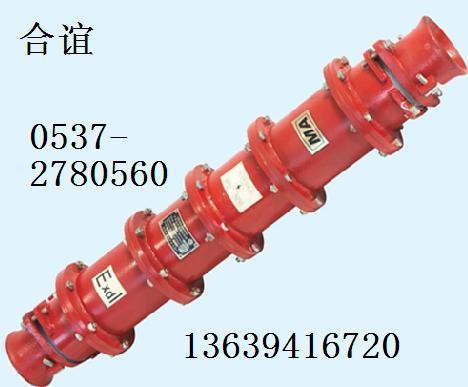

LBG矿用隔爆型高压电缆连接器
一.适用范围
LBG3-500/10型矿用隔爆型高压电缆连接器适用于煤矿井下及周围有煤尘、甲烷等爆炸性混合气体的环境中，可与引进高压设备开关箱、变压器、负荷开关及国常大功率开关、移变高压终端连接配套使用。在交流电压10KV、频率50Hz线路中，作为高压组合开关、负荷开关、变压器或电源输入、输出，也可作电缆与电缆间连接耦合装置。
二.结构特征
连接器分别由插头部件和插座部件两个主体部件组成。插座部件安装在机台或其他需要交流电压为10KV、电流至500A及以下的设备上，由插头部件与电缆安装后，通过三根连接导电杆插入插座，将馈电输入需提供电源的设备上。另外用两个插头部件相连接起电缆间连接耦合作用，插头部件与电缆安装后，必须用专用环氧树脂冷浇注剂填料灌满插头内腔空间，待固化后方可使用。连接器电缆引入装置备有螺旋式与压条式两种，以备选用。
三.技术指标
型号         额定电压（KV） 额定电流(A)  配用电缆最大外径  外形尺寸（MM）
LBG-200/6000    6           200              78MM       210*1150
LBG-200/10000  10           200              78MM       280*1160




DGG-60/127B矿用隔爆型白炽灯
此灯为井下专用照明灯具，瑞锋灯具照亮世界，照亮辉煌
D代表灯具类，G代表隔爆型，60代表额定功率，127代表额定电压，B代表白炽灯
一.技术参数
额定电压：127V
额定功率：60W
工作电流：0.4A
光通量：500LM
外形尺寸：直径*高 150*260MM
二.主要特征
1、白炽灯由上下壳体、引入装置、灯座、玻璃罩、保护网罩、密封圈、灯泡、锁紧螺钉等部件组成，外壳体采用高强度ZL102铸铝制成；
2、当保护网转过30°是就能自动通电；反之向相反方向转过30°时就能自动断电。
三.作用
本系列灯具适用于具有爆炸性危险气体（甲烷类）和煤尘混合型气体的井矿、巷道及洞室内，在127V的供电系统中，作为固定式局部照明用。当白炽灯具使用于瓦斯井矿下、车场周围、中心变电所、泵房和主要巷道时，这些场所应有新鲜空气流通。
四、结构概述
新型白炽灯由上盖、上壳体、下壳体、玻璃罩、金属保护网等组成，上盖与上壳体用M4螺钉连接，下壳体用M6螺钉与上壳体相连。防爆透明玻璃罩、护罩用M4螺钉固定在下壳体上。上壳体外有M4外接地螺钉、铭牌等，上壳体内有接线板、M4内接地螺钉、直口式压接灯头。下壳内有密封垫、防爆透明玻璃罩及金属保护网，灯头与电源采用直口式压接方式。上盖、上壳体、下壳体、防爆透明玻璃罩之间均有符合规定的隔爆接合面隔爆。
  老型白炽灯由上、下灯体两部分组成，以三个止口相连，并用两个M5×14螺钉定位。上灯体由铝合金外壳、电缆引入装置及设有连锁机构的灯座组成，并设有内外接地螺钉，下灯体由铝合金外壳、密封垫、三角防爆玻璃罩及金属保护网组成。铝合金外壳转动时，能使灯座触头自动断电，从而保证了安去。 灯头与电源采用直口式压接方式。直口式灯管与白炽灯被压在上灯体与下灯体之间。接线腔与光源腔、灯具内腔与外界之间由符合规定的隔爆接合面连接。
