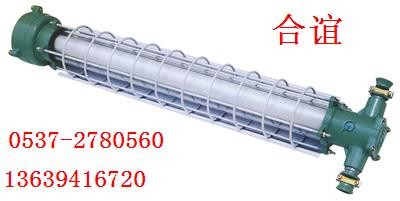

DGS-20／127Y矿用隔爆型荧光灯
D代表节能灯，G代表隔爆型，S代表巷道及峒室用灯具
主要特点
    ●节电效果明显：较同等亮度的普通白炽灯节电90%，比节能灯节80%。
    ●寿命长：光源寿命可达50000小时，解决井下频繁更换普通灯泡或灯管的问题，免维护，使用安全。
    ●环保：无污染、无线外线及紫外线辐射，是新一代绿色环保照明灯具。
    ●工作电压范围宽：在输入电压70V—250V之间能正常工作，且亮度不发生任何变化，有效解决井下电压波动大易烧灯管的现象。
此灯为井下专用照明灯具，瑞锋灯具照亮世界，照亮辉煌
   1荧光灯主要由无极光源、高频发生器、功率耦合器、玻璃泡壳、壳体、透明罩、接线腔、电缆引入装置及保护网等组成，其外形结构见图一。
   2壳体采用ZL102铝合金铸造，功率耦合器、高频发生器采用螺钉紧固在壳体中。其防爆形式为圆筒防爆结构。
   3高频发生器与玻璃泡壳组成光源部分，其连接方式为旋紧（左旋），带自锁。
   4引入装置由密封圈、金属垫圈、钢质堵板、压紧螺母等组成，分布接线腔两侧，接线腔与接线端盖采用螺钉紧固，防爆形式为平面法兰结构。
   5荧光灯采用高频无极光源，其高频发生器始终以高频恒电压点灯。使得电压在一定范围内波动，其发光亮度均不变，解决普通荧光灯的频闪问题，使人眼无疲劳感觉。
    主要参数
    额定电压：127V
    额定功率：20W
    工作电流：0.33-0.37A
    光通量：500LM
    外型尺寸：直径*高115*810MM
    照度：1150LX
    寿命：大于一年
    引入电缆规格：￠8-12MM



DGG-60/127B矿用隔爆型白炽灯
此灯为井下专用照明灯具，瑞锋灯具照亮世界，照亮辉煌
D代表灯具类，G代表隔爆型，60代表额定功率，127代表额定电压，B代表白炽灯
一.技术参数
额定电压：127V
额定功率：60W
工作电流：0.4A
光通量：500LM
外形尺寸：直径*高 150*260MM
二.主要特征
1、白炽灯由上下壳体、引入装置、灯座、玻璃罩、保护网罩、密封圈、灯泡、锁紧螺钉等部件组成，外壳体采用高强度ZL102铸铝制成；
2、当保护网转过30°是就能自动通电；反之向相反方向转过30°时就能自动断电。
三.作用
本系列灯具适用于具有爆炸性危险气体（甲烷类）和煤尘混合型气体的井矿、巷道及洞室内，在127V的供电系统中，作为固定式局部照明用。当白炽灯具使用于瓦斯井矿下、车场周围、中心变电所、泵房和主要巷道时，这些场所应有新鲜空气流通。
四、结构概述
新型白炽灯由上盖、上壳体、下壳体、玻璃罩、金属保护网等组成，上盖与上壳体用M4螺钉连接，下壳体用M6螺钉与上壳体相连。防爆透明玻璃罩、护罩用M4螺钉固定在下壳体上。上壳体外有M4外接地螺钉、铭牌等，上壳体内有接线板、M4内接地螺钉、直口式压接灯头。下壳内有密封垫、防爆透明玻璃罩及金属保护网，灯头与电源采用直口式压接方式。上盖、上壳体、下壳体、防爆透明玻璃罩之间均有符合规定的隔爆接合面隔爆。
  老型白炽灯由上、下灯体两部分组成，以三个止口相连，并用两个M5×14螺钉定位。上灯体由铝合金外壳、电缆引入装置及设有连锁机构的灯座组成，并设有内外接地螺钉，下灯体由铝合金外壳、密封垫、三角防爆玻璃罩及金属保护网组成。铝合金外壳转动时，能使灯座触头自动断电，从而保证了安去。 灯头与电源采用直口式压接方
