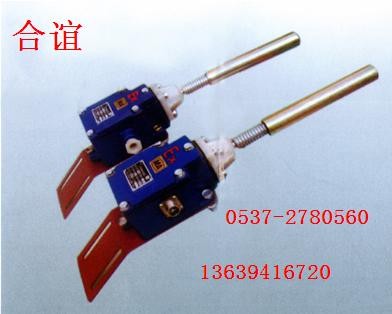

KGX-PI跑偏传感器
矿难频发暴露 安防监控系统四大问题之新的传感器技术并没有完全应用到井下检测中。
以瓦斯检测为例,现有的煤矿瓦斯监测装置多采用电化学方式,这种方式对化学元件的要求非常高。一般电化学的元件的使用寿命只有几十小时,需要经常更换,才能保证监测信息的正确性。一旦瓦斯巡检员没有定期更换,就容易产生安全隐患。
一、技术参数:
1. 轴辊摆动方向:任意方向(360°转向)
2. 工作电压:AC、DC24V
3. 触点动作时轴辊摆动角度:第一级25°;第二级35°。
4. 防爆型式:矿用本质安全型,ExibI(150℃)
5. 工作电流:0.5A
6. 外壳防护等级:IP54
7. 触点容量:AC380V、DC220V,5A(煤矿井下使用时必须与本安电源联接!)
8. 信号输出:无电位触点,两常开、两常闭。
二、产品适用范围:
KGX-PI型(二级)跑偏传感器为矿用本质安全型,适用于煤矿井下有瓦斯、煤尘爆炸性气体环境中,与KPJB-I型皮带综保监控仪配套,作胶带输送机皮带跑偏检测保护,也可用于地面、矿山、选煤厂、水泥厂、电厂、港口等胶带输送机或其它设备配套使用。
三、产品描述:
(1)安装位置
跑偏传感器分别安装于皮带输送机头部与机尾部两侧的机架上。
(2)使用说明
跑偏传感器轴辊在正常状态下(无跑偏时),轴辊与皮带边缘线正交(垂直),两者间距离大约在5cm。当皮带因偏载而发生跑偏时,当轴辊摆动角≥25°时,第一级微动开关动作,发出预警信号,当轴辊摆动角≥35°时,第二级微动开关动作,切断皮带输送机控制回路停机或控制站发出跑偏故障信号。当故障排除后,跑偏传感器轴辊又恢复到正常状态。
公司主要生产的电器产品如下:
自救器 灯具 接线通讯设备 传感器检测仪器 矿用开关
LBG矿用隔爆型高压电缆连接器
一.连接器是用来干啥的?
LBG3-500/10型矿用隔爆型高压电缆连接器适用于煤矿井下及周围有煤尘、甲烷等爆炸性混合气体的环境中,可与引进高压设备开关箱、变压器、负荷开关及国常大功率开关、移变高压终端连接配套使用。在交流电压10KV、频率50Hz线路中,作为高压组合开关、负荷开关、变压器或电源输入、输出,也可作电缆与电缆间连接耦合装置。
二.连接器原理结构
连接器分别由插头部件和插座部件两个主体部件组成。插座部件安装在机台或其他需要交流电压为10KV、电流至500A及以下的设备上,由插头部件与电缆安装后,通过三根连接导电杆插入插座,将馈电输入需提供电源的设备上。另外用两个插头部件相连接起电缆间连接耦合作用,插头部件与电缆安装后,必须用专用环氧树脂冷浇注剂填料灌满插头内腔空间,待固化后方可使用。连接器电缆引入装置备有螺旋式与压条式两种,以备选用。
三.连接器技术指标
型号 额定电压(KV) 额定电流(A) 配用电缆最大外径 外形尺寸(MM)
LBG-200/6000 6 200 78MM 210*1150
LBG-200/10000 10 200 78MM 280*1160
