济宁市合谊工矿设备有限公司

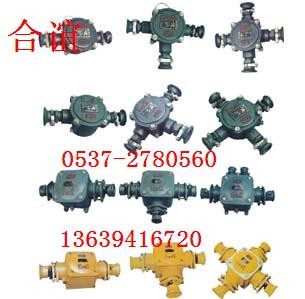

BHD2-40/3T矿用隔爆型低压电缆接线盒
一.产品用途和功能
BHD2-40/660-3T矿用隔爆型接线盒（三通）属多引入装置通数的铸铁件产品，适用于煤矿井下及其周围介质中有甲烷、煤尘等爆炸性混合物气体的环境中，在交流50HZ，电压127V-660V的供电系统中，供信号、照明、动力设备等进行电缆连接和分支之用。
二.使用环境：
1、海拔高度：＜2000m；
2、环境温度：－5℃～ 40℃；
3、空气相对湿度：≦95%（+25℃）；
4、大气压力：86kPa～106 kPa；
5、在有爆炸性气体（甲烷）混合物的矿井中；
6、在无显著摇动和冲击振动的地方；
7、在无破坏金属绝缘的气体和蒸气的环境中；
8、在无滴水及其它液体浸入的地方；
9、安装类别：Ⅲ级；
10、污染等级:3级。
三.技术参数
型号、规格     额定电流（A） 额定电压（V） 电缆最大外径（Φmm）
BHD2-20/6T  20      127              20
BHD2-25/2T  25      380              22
BHD2-25/3T
BHD2-25/4T
BHD2-40/2T  40      660              24
BHD2-40/3T
BHD2-40/4T
BHD2-100/2T  100      660              37
BHD2-100/3T
BHD2-100/4T
BHD2-200/2T  200     600/1140             51.37
BHD2-200/3T
BHD2-200/4T
BHD2-400/2T  400     1140              78
BHD2-400/3T
BHD2-400/4T




LBG矿用隔爆型高压电缆连接器
一.连接器是用来干啥的？
LBG3-500/10型矿用隔爆型高压电缆连接器适用于煤矿井下及周围有煤尘、甲烷等爆炸性混合气体的环境中，可与引进高压设备开关箱、变压器、负荷开关及国常大功率开关、移变高压终端连接配套使用。在交流电压10KV、频率50Hz线路中，作为高压组合开关、负荷开关、变压器或电源输入、输出，也可作电缆与电缆间连接耦合装置。
二.连接器原理结构
连接器分别由插头部件和插座部件两个主体部件组成。插座部件安装在机台或其他需要交流电压为10KV、电流至500A及以下的设备上，由插头部件与电缆安装后，通过三根连接导电杆插入插座，将馈电输入需提供电源的设备上。另外用两个插头部件相连接起电缆间连接耦合作用，插头部件与电缆安装后，必须用专用环氧树脂冷浇注剂填料灌满插头内腔空间，待固化后方可使用。连接器电缆引入装置备有螺旋式与压条式两种，以备选用。
三.连接器技术指标
型号
