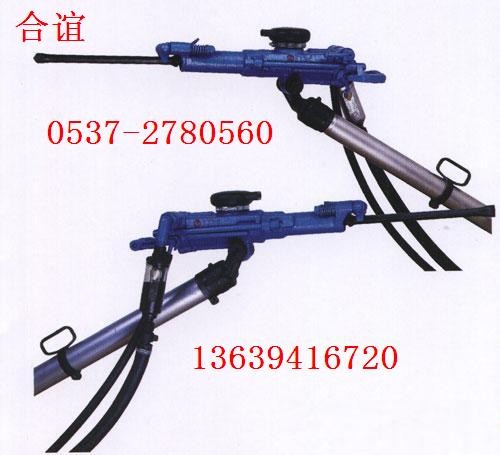

YT23气腿式凿岩机

一、使用范围
YT23凿岩机是一种高效率气腿式凿岩机。主要用于采矿巷道掘进中的凿岩作业，也是铁路、水利建设和国防石方工程中的重要工具.可对中硬和坚硬岩石进行湿式凿岩，钻凿水平和倾斜炮孔；卸掉气腿，也可安装在台车上使用。
二、技术规格
型号 Type YT23
机器重量 Weight 24 公斤(Kg)
机器长度 Length 628 毫米(mm)
缸体直径 Cylinder dia φ76 毫米(mm)
活塞行程 Piston stroke 60 毫米(mm)
工作气压 Working pressure 0.4~0.5 兆帕(Mpa)
冲击能 Impact energy ≥65 焦耳(J)
冲击频率 Impact frequency ≥33 赫兹(Hz)
耗气量 Air consumption ≤80 升/秒(L/s)
工作水压 Working water pressure 0.2~0.3 兆帕(Mpa)
气管内径 Air pipe inner dia φ25 毫米(mm)
水管内径 Water pipe inner dia φ13 毫米(mm)
凿孔直径 Rock drill hole dia φ34~φ42 毫米(mm)
凿孔深度 Rock drill hole depth 5 米(m)
纤尾尺寸 Shank size 22×108 毫米(mm)
