广州昊仪自动化设备有限公司

型号:HY-PSS

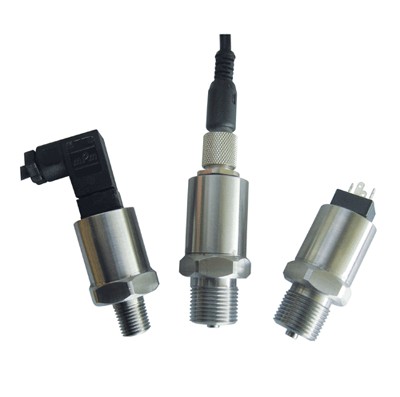

一,压力变送器概述

HY-PSS小巧型压力变送器灵敏度高,精度高,抗过载能力强.采用进口传感器制造,传感器和放大电路高度集成;采全体不锈钢为一体,霍斯曼接头,电路零点和增益无须调整;抗干扰能力强,耐酸碱,长期稳定可靠.

二,压力变送器原理

HY-PSS小巧型压力变送器选用进口压力芯片,敏感元件采用扩散或离子注入等工艺形成电阻并连接成惠斯通电桥,用微机械加工技术在电桥下形成压力敏感膜片.当压力作用在膜片上时,电阻值发生变化并且产生一个与作用压力成正比的线性化输出信号.我们在惠斯通电桥上加上直流电源,就会产生一个直流电压信号的输出.经过二次转换线路,实现两线制4～20MA输出.

三,压力变送器特点

＆#12539; 稳定性好,满度,零位长期稳定性可达0.2%FS/年.在补偿温度0～70℃范围内,温度飘移低于0.2%FS,在整个允许工作温度范围内低于0.5%FS.
＆#12539; 具有反向保护,限流保护电路,在安装时正负极接反不会损坏变送器,异常时变送器会自动限流在35MA以内.
＆#12539;固态结构,无可动部件,高可靠性,使用寿命长
＆#12539;从风压到水,油都可以进行高精度的测量,不受被测介质质量大小的影响.
＆#12539; 安装方便,结构简单,经济耐用.



四,压力变送器参数

测量范围: -100KPa～40MPa
最大过载: 标准量程的2倍
压力形式: 表压,微差压
精度等级: 0.5%F＆#12539;S
电源电压: 24VDC
电气连接： 标准霍斯曼接头
负载电阻: ≤500Ω
测量介质: 蒸汽压力或气体,液体
长期稳定性: ±0.2% F＆#12539;S/年
环境相对温度: 0～95%
补偿温度: 0～70℃
工作温度: -10～75℃

特点
外壳:
全体不锈钢一体
主体结构材料:
31618Cr-12Ni-2.5Mo
压力接口:
M20×1.5 G1/4或用户自定
