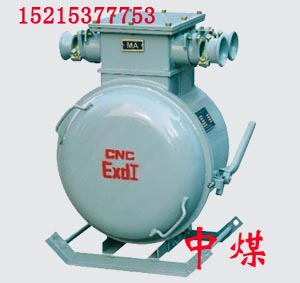

　　KBD系列矿用隔爆型馈电开关
KBD系列矿用隔爆型馈电开关适用于具有爆炸性气体混合物(甲烷)和煤尘的煤矿井下或工矿企业中，在交流50Hz，电压为380V或660V的电力系统中，作为供电线路的总开关、分支开关，也可作大容量电动机不频繁起动用。当线路出现短路、过载故障时，馈电开关能自动切断电路；同时可与漏电继电器配合对系统中的漏电故障实现保护。
　　馈电开关按GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》和JB3956-1985《矿用隔爆型馈电开关》等标准设计、制造。
 型号含义


 技术参数

 结构概述

1、 馈电开关由GXW1-200/400型主机断路器和具有盖子的隔爆外壳组成。
2、馈电开关的隔爆外壳采用Q235-A钢板焊接，圆筒形，具有凸出的底和盖，壳盖与壳身采用转盖止口结构，外壳的右边有断路器的操作手柄，用以分断和闭合断路器，盖与操作手柄之间设有可靠的机械连锁装置，该装置保证当断路器闭合时不能打开盖；盖子打开后，以正常方式不能操作手柄使断路器闭合。外壳上部有一接线箱作为引进和引出电缆用，引入装置以压紧螺母或压紧法兰盘使橡胶密封圈压紧电缆以达到隔爆要求。
